Внедрение новых технологий в транспортные средства стимулирует развитие систем отображения информации, которые заменяют классические механические спидометры и указатели. Современные панели позволяют не только показывать скорость и обороты двигателя, но и интегрировать различные датчики, отображая параметры работы автомобиля в реальном времени. Это значительно повышает информативность и повышает комфорт водителя, позволяя своевременно реагировать на отклонения в работе систем транспортного средства.
Одной из ключевых особенностей такой системы является возможность индивидуальной настройки отображаемых данных, что ускоряет процесс диагностики и настройки автомобиля под конкретные условия эксплуатации. Использование технологий отображения с низким энергопотреблением и высокой яркостью обеспечивает хорошую читаемость даже при ярком солнечном свете. Акцент делается на стабильность работы элементов питания и повышенную надежность компонентов, что особенно важно в условиях длительной эксплуатации без частых ремонтов.
Важный аспект – интеграция с другими электронными системами автомобиля, включая модули управления двигателем, ABS и системы безопасности. Такой подход позволяет получать целостную картину состояния транспортного средства и обеспечивает более точное управление в критических ситуациях. Чтобы максимально использовать потенциал, стоит уделить внимание правильной калибровке чувствительных элементов и своевременному обновлению программного обеспечения, что обеспечивает долгий срок службы устройства и актуальность данных.

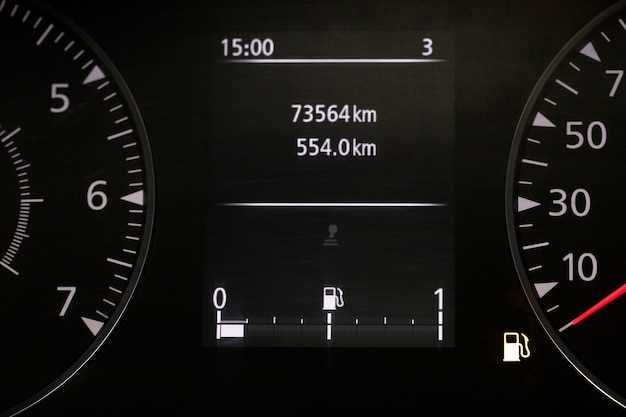

Устройство и функциональность панели приборов
Основной компонент системы отображения информации – блок с датчиками и стрелочными стрелками, которые показывают состояние двигателя, уровня топлива, давления масла и температуры охлаждающей жидкости. Механическая стрелка и шкала дополняются световыми индикаторами для предупреждения о неисправностях.
В моделях с электросопротивлением используется цифровая или комбинированная панель с ЖК-дисплеями, показывающими параметры в виде графиков, чисел и символов. Обмен данными происходит через CAN-шину, что обеспечивает быстроту передачи информации между электронными модулями автомобиля.
- Механизм указателя скорости – стрелка, синхронизированная с трансмиссией, отображает текущий режим движения. В цифровых вариациях используют табло с числами, которые легко считывать по дюрам.
- Индикаторы уровня топлива и температуры охлаждающей жидкости – позволяют контролировать расход и предотвращать перегрев или заправки. В современных конструкциях эти показатели дополнены предупреждающими лампами.
Такие элементы, как тахометр, спидометр, датчики положения педали акселератора и давления в системе охлаждения, связаны с центральным блоком за счёт электронной сети. Реализованная тактильная обратная связь способствует быстрой реакции на изменения показателей.
- Калибровка и настройка – производится на этапе сборки или после ремонта с помощью специального программного обеспечения, что позволяет исключить погрешности.
- Регулярная диагностика – помогает выявить сбои в датчиках, провода и электронные модули, что уменьшает риск выхода системы из строя и повышает безопасность вождения.
- Обеспечение безопасности – все электронные компоненты защищены от влаги, пыли и высоких температур, что продлевает срок их эксплуатации и сохраняет точность отображения.
Основные компоненты электронной панели
Современные устройства отображения информации включают в себя несколько ключевых элементов, обеспечивающих их функциональность и удобство использования. Каждый из этих компонентов играет свою роль в обеспечении точности и надежности работы системы.
Первым важным элементом является микроконтроллер. Он отвечает за обработку данных, поступающих от различных датчиков, и управление отображением информации. Выбор микроконтроллера должен основываться на его производительности и совместимости с другими компонентами.
Датчики, такие как датчик температуры, давления и уровня топлива, предоставляют информацию о состоянии автомобиля. Эти устройства должны быть высококачественными и точными, чтобы минимизировать ошибки в показаниях. Рекомендуется использовать датчики от проверенных производителей.
Дисплей, на котором отображается информация, может быть выполнен в различных форматах: от простых светодиодов до многофункциональных ЖК-экранов. Выбор типа дисплея зависит от требований к читаемости и функциональности. ЖК-экраны обеспечивают более широкий спектр отображаемой информации и лучше подходят для сложных систем.
Питание системы также играет важную роль. Необходимо обеспечить стабильное и надежное питание для всех компонентов. Использование качественных источников питания поможет избежать сбоев в работе устройства.
Наконец, интерфейс пользователя должен быть интуитивно понятным. Элементы управления, такие как кнопки и переключатели, должны быть удобно расположены и легко доступны. Это улучшает взаимодействие водителя с системой и повышает безопасность на дороге.
Функции индикаторов и датчиков
Современные системы отображения информации в автомобилях включают множество индикаторов и датчиков, каждый из которых выполняет свою уникальную роль. Основная задача этих компонентов – предоставление водителю актуальных данных о состоянии транспортного средства.
Индикаторы состояния сигнализируют о различных параметрах работы двигателя и других систем. Например, лампочка проверки двигателя активируется при обнаружении неисправностей в системе управления. Это позволяет своевременно реагировать на проблемы и избегать серьезных поломок.
Датчики температуры контролируют нагрев двигателя и других узлов. Если температура превышает допустимые значения, система может активировать предупреждение, что предотвращает перегрев и возможные повреждения. Рекомендуется регулярно проверять работоспособность этих датчиков для поддержания оптимального температурного режима.
Датчики давления масла обеспечивают контроль за смазкой двигателя. Низкое давление может указывать на утечку масла или неисправность в системе смазки. Важно следить за показаниями этого датчика, чтобы избежать серьезных повреждений двигателя.
Индикаторы уровня топлива информируют о количестве топлива в баке. Это позволяет планировать заправку и избегать ситуаций, когда автомобиль останавливается из-за отсутствия горючего. Рекомендуется не допускать полного исчерпания топлива, так как это может негативно сказаться на работе топливной системы.
Датчики ABS следят за состоянием антиблокировочной системы тормозов. Они помогают предотвратить блокировку колес при экстренном торможении, что повышает безопасность на дороге. Регулярная проверка этих датчиков необходима для обеспечения надежной работы тормозной системы.
Каждый из этих компонентов играет важную роль в обеспечении безопасности и надежности автомобиля. Рекомендуется проводить регулярные проверки и диагностику систем, чтобы гарантировать их исправность и долгосрочную эксплуатацию.
Система диагностики и самопроверки
Современные устройства управления автомобилем оснащены функцией самодиагностики, что позволяет выявлять неисправности на ранних стадиях. Эта система анализирует состояние различных компонентов и систем, обеспечивая надежность работы.
При включении зажигания происходит автоматическая проверка всех индикаторов. Если какой-либо из них не загорается или мигает, это сигнализирует о наличии проблемы. Важно обращать внимание на следующие аспекты:
- Проверка работы датчиков: система анализирует данные от датчиков температуры, давления и других, что позволяет выявить отклонения от нормы.
- Анализ ошибок: при наличии неисправностей система сохраняет коды ошибок, которые можно считать с помощью специального оборудования.
- Тестирование исполнительных механизмов: проверка работы таких элементов, как насосы, реле и другие устройства, которые могут влиять на безопасность и комфорт.
Рекомендуется периодически проводить диагностику, даже если нет явных признаков неисправностей. Это поможет избежать серьезных поломок и снизить затраты на ремонт. Для этого можно использовать:
- Специальные сканеры, которые считывают коды ошибок и предоставляют информацию о состоянии систем.
- Программное обеспечение для диагностики, которое позволяет анализировать данные в реальном времени.
Регулярная проверка и самодиагностика обеспечивают надежную работу автомобиля и повышают уровень безопасности на дороге.
Питание и подключение к бортовой сети
Рекомендуется использовать специально отведенные клеммы на блоке предохранителей или специально выделенную линию в электросхеме для питания. При подключении рекомендуется применить предохранитель номиналом 1-2 А для защиты цепи от короткого замыкания и перенапряжений. Надежное заземление желательно выполнять на кузове автомобиля или специально подготовленной клемме с хорошим контактом.
| Шаг | Детали подключения | Рекомендации |
|---|---|---|
| 1 | Определение питания | Используйте провод с маркером для входа питания, подключите к линии с постоянным напряжением, включающейся при зажиганье |
| 2 | Защита цепи | Установите предохранитель вблизи точки подключения для обеспечения защиты от короткого замыкания |
| 3 | Схема заземления | Подберите штекер или заземляющую клемму на кузове, убедившись в хорошем контакте без коррозии |
| 4 | Проверка подачи питания | |
| 5 | Документирование | Занесите в схему подключения схемы и мощность защиты для возможных доработок или ремонта |
Проблемы и их решение
Перегоревшие лампы освещения приборов чаще всего вызывают снижение яркости или полное исчезновение указателей. Для устранения этой неисправности нужно проверить состояние подсветки и при необходимости заменить лампы с оригинальными характеристиками.
Неисправность датчика скорости проявляется в неправильной работе спидометра или отсутствия отображения скорости. Обычно проблема связана с разрывом цепи или выходом из строя сенсора. Решение включает диагностику проводки и замену восстановленных элементов.
Ошибки на дисплее могут появляться из-за плохого контакта или засорения контактов внутри блока управления. В этом случае рекомендуется тщательная очистка контактов и проверка подключения к разъемам. При повторной ошибке следует провести полную диагностику системы.
Иногда возникают проблемы с показаниями уровня топлива или температуры охлаждающей жидкости. Они связаны с выходом из строя соответствующих датчиков или неисправностью цепи. В таких случаях требуется замена датчика и проверка проводки на наличие коротких замыканий или разрывов.
Неисправности модуля отображения часто проявляются в мерцании или полном отсутствии информации. При этом стоит проверить блок питания устройства, а при необходимости заменить блок управления или произвести перезагрузку системы. В случае повторных сбоев рекомендуется перепрошить или обновить программное обеспечение.
Частые неисправности и их симптомы
Нестабильная работа указателей скорости и оборотов двигателя. Может свидетельствовать о коррозии или повреждении контактов датчиков или блоков управления. При этом стрелки могут дергаться или замирать в неподходящих положениях, что снижает достоверность данных.
Проблемы с подсветкой дисплея или приборных элементов. Чаще всего связаны с перегоранием ламп или обрывами цепей питания. Отсутствие подсветки делает чтение данных невозможным в темное время суток.
Ошибки в диагностическом модуле или сбои в передаче данных. В результате появляются случайные сообщения о неисправностях или исчезновение отображающихся значений. Часто сопровождаются сбоем работы системы зажигания или электропитания.
Проблемы с работой стрелочных указателей. Прыгающие или застывшие стрелки могут указывать на износ или нарушение контактов датчиков скорости, а также на сбои в блоке управления или механизме их привода.
Неправильное отображение значений температуры или уровня топлива. Причиной служит неисправность температурных датчиков или ровно обрыв цепи. В результате данные не соответствуют реальности, что затрудняет контроль за состоянием автомобиля.
Ищете информацию о неисправностях цифрового щитка комбинации на ‘двенашке’? Вот информация:
Частые неисправности и их симптомы
Методы диагностики неисправностей
Следующий шаг – использование мультиметра. Этот инструмент помогает измерить напряжение и сопротивление в цепях. Неправильные значения могут указывать на неисправности в компонентах или проводах. Рекомендуется проверять напряжение на выходах контроллера, чтобы убедиться в его работоспособности.
Также стоит применять диагностические сканеры. Они считывают коды ошибок, которые могут указывать на конкретные проблемы в системе. Сравнение полученных данных с руководством по эксплуатации позволяет точно определить источник неисправности.
Не менее важным методом является тестирование отдельных элементов. Например, проверка светодиодов и индикаторов на работоспособность. Если один из них не светится, это может свидетельствовать о его выходе из строя или о проблемах с питанием.
Для более глубокого анализа можно использовать осциллограф. Этот прибор позволяет визуализировать сигналы, что помогает выявить нестабильность или искажения в работе системы. Сравнение полученных графиков с эталонными значениями дает возможность точно диагностировать неисправности.
Наконец, стоит учитывать программное обеспечение. Обновление прошивки может решить многие проблемы, связанные с некорректной работой системы. Проверка наличия обновлений и их установка – важный этап в поддержании работоспособности.
Ремонт и замена компонентов
При возникновении неисправностей в системе отображения информации, важно точно определить источник проблемы. Часто причиной сбоя становятся поврежденные соединения или изношенные элементы. Рекомендуется начать с визуального осмотра разъемов и проводки на наличие коррозии или механических повреждений.
Если обнаружены поврежденные провода, их следует заменить. Для этого используйте провода с аналогичными характеристиками. Обязательно изолируйте места соединений, чтобы избежать короткого замыкания.
В случае выхода из строя светодиодов, их замена требует аккуратности. Необходимо аккуратно выпаять неисправный элемент и установить новый, соблюдая полярность. Используйте паяльник с тонким жалом для точности.
При проблемах с отображением информации на экране, стоит проверить работу контроллера. Если он не функционирует, возможно, потребуется его замена. Убедитесь, что новый контроллер совместим с вашей моделью. Установка производится по аналогии с демонтажом старого устройства.
Не забывайте о программном обеспечении. Иногда сбои могут быть вызваны ошибками в прошивке. В таких случаях обновление или переустановка ПО может решить проблему. Перед началом процесса обязательно создайте резервную копию данных.
Регулярное обслуживание и профилактика помогут избежать серьезных поломок. Проверяйте соединения, чистите контакты и следите за состоянием компонентов. Это позволит продлить срок службы системы и избежать ненужных затрат на ремонт.
Советы по обслуживанию панели приборов
Для поддержания исправной работы дисплея в автомобиле важно проводить регулярную очистку от пыль и следов грязи, применяя мягкую ткань и специальное средство для обработки пластика. Избегайте использования агрессивных химикатов, которые могут повредить покрытие.
Периодически проверьте соединения и разъемы, ведущие к дисплею. Осмотрите их на наличие коррозии или окисления, что может приводить к сбоям отображения. В случае обнаружения дефектов – восстанавливайте или заменяйте поврежденные элементы.
Обратите внимание на уровень освещенности дисплея и работу подсветки. Устаревшие или неисправные лампочки лучше заменить на аналогичные по мощности, чтобы обеспечить четкую читаемость информации в любых условиях освещения.
При длительном использовании осциллоскопа следите за состоянием электронных модулей управления. В случае появления ошибок или неправильной работы – используйте диагностический сканер для определения неисправности и устранения ее на раннем этапе.
Регулярное обновление программных прошивок и настройка калибровок помогают сохранять точность отображения данных. Обратитесь к специалистам или используйте оригинальные программные комплексы для обновлений.
Не реже одного раза в год рекомендуется проверять состояние электромагнитных элементов и чувствительных датчиков, в которых может происходить запыление или окисление, что снизит качество работы всей системы отображения.
