Инструкция по сборке и установке газового распределительного механизма ГБЦ ГАЗ-24

Газ 24 – легкий автомобиль семейства Волга, который был произведен с 1968-го по 1985-й год в Советском Союзе. Он был популярным среди жителей страны благодаря своей надежности и прочности. Одной из ключевых составных частей ГБЦ Газ 24, которая играет важную роль в работе двигателя, является головка блока цилиндров, или сокращенно ГБЦ.

ГБЦ имеет сложную конструкцию и состоит из нескольких основных элементов, таких как прокладка ГБЦ, клапаны, головка блока цилиндров и др. Схема ГБЦ Газ 24 долгое время оставалась практически неизменной. Однако, в случае поломки или износа какого-либо элемента, его можно заменить без необходимости полной замены всей головки блока цилиндров.

Принцип работы ГБЦ заключается в правильной координации работы всех его элементов между собой. Прокладка ГБЦ обеспечивает герметичность помещения внутри блока цилиндров и между блоком и головкой. Клапаны, например, выполняют роль заслонок, которые контролируют вход и выход смеси воздуха и топлива из цилиндров и выпуск их отработанных газов.

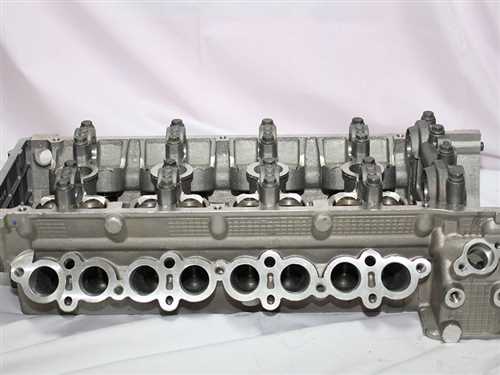

Схема ГБЦ ГАЗ 24:

Схема ГБЦ ГАЗ 24 представляет собой комплекс элементов, обеспечивающих работу газораспределительного механизма. Она состоит из следующих основных элементов:

Схема ГБЦ ГАЗ 24 предназначена для обеспечения одновременного и точного открывания и закрывания клапанов в каждом цилиндре двигателя. Это позволяет контролировать поступление воздуха и топлива в цилиндры, а также выхлопных газов. Благодаря правильной схеме работы газораспределительного механизма достигается оптимальная производительность и экономичность двигателя ГАЗ 24.

Основные элементы головки блока цилиндров:

• Клапаны — элементы, отвечающие за проход воздуха или газово-воздушной смеси в цилиндр и выпуск отработавших газов из него. Головка блока цилиндров обычно содержит по два клапана на каждый цилиндр: выпускной и впускной. Клапаны управляются распределительным механизмом, который может быть механическим или гидравлическим.
• Клапанные пружины — обеспечивают закрытие клапанов после их открытия. Клапанные пружины должны быть достаточно жесткими, чтобы быть устойчивыми к возвратным ударам при работе двигателя.

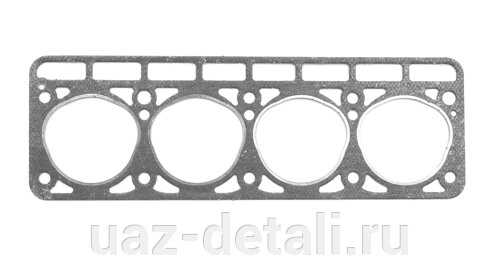

• Прокладка головки блока цилиндров — элемент, который обеспечивает герметичность между головкой блока цилиндров и блоком цилиндров. Она предотвращает протечку охлаждающей жидкости или масла в цилиндры или наружу двигателя.
• Свечи зажигания — необходимы для создания искры в камере сгорания. Искра, полученная от свечи зажигания, поджигает смесь воздуха и топлива, что приводит к взрыву и движению поршня вниз.
• Горловина — отверстие, через которое подается топливо или смесь воздуха и топлива в камеру сгорания. Горловина очень важна для обеспечения правильного распределения топлива и воздуха.
• Каналы охлаждения — служат для прохождения охлаждающей жидкости вокруг цилиндров и головки блока цилиндров. Охлаждающая жидкость способствует отводу тепла от нагретых элементов двигателя.

Принцип работы головки блока цилиндров:

Головка блока цилиндров (ГБЦ) играет ключевую роль в работе двигателя ГАЗ 24. Она отвечает за герметичность камер сгорания и испарение охлаждающей жидкости.

Прежде всего, головка блока цилиндров является механической деталью двигателя. Она устанавливается на верхний конец блока цилиндров и крепится болтами. Внутри головки блока цилиндров располагаются камеры сгорания, клапаны, свечи зажигания и система охлаждения.

Принцип работы головки блока цилиндров начинается с впускного такта, когда поршень двигается вниз, а клапаны впускных труб открываются, позволяя топливной смеси попасть в камеры сгорания. Затем, при движении поршня вверх наступает сжатие смеси, в результате чего клапаны впускных труб закрываются.

Далее происходит процесс зажигания смеси в камере сгорания. Для этого свечи зажигания создают искру, которая воспламеняет смесь. В результате возникает взрывообразное сгорание, которое приводит к движению поршня вниз и передаче механической энергии на коленчатый вал.

Выхлопные клапаны открываются, когда поршень движется вверх, и выпускают отработавшие газы из камеры сгорания. Выхлопные газы проходят через выпускной коллектор и далее попадают в систему выпуска.

Клапаны головки блока цилиндров отвечают за контроль над процессом всасывания и выпуска газов. Их открытие и закрытие осуществляется благодаря распределительному механизму, который приводится в движение мышцами двигателя через ремень ГРМ.

Структура головки блока цилиндров:

Цилиндры и клапаны:

В головке блока цилиндров ГАЗ 24 расположены цилиндры двигателя и система клапанов. Каждый цилиндр образует закрытое пространство, в котором происходит сжатие и сгорание топлива. Система клапанов состоит из впускных и выпускных клапанов, которые открываются и закрываются в нужное время, обеспечивая подачу воздуха-топливной смеси и отвод горячих газов после сгорания.

Прокладка и гайки:

Между блоком цилиндров и головкой устанавливается прокладка, которая плотно прилегает и предотвращает утечку жидкостей и газов изнутри двигателя. Гайки используются для крепления головки на блоке цилиндров.

Кунгурцевые и воздушные межклапанные камеры:

Кунгурцевые межклапанные камеры располагаются между впускными и выпускными клапанами в головке блока цилиндров ГАЗ 24. Они предназначены для смешивания воздушно-топливной смеси и сгорания. Воздушные межклапанные камеры, в свою очередь, участвуют в системе вентиляции и охлаждения двигателя.

Сложность и точность конструкции головки блока цилиндров ГАЗ 24 обусловливают необходимость ее тщательного обслуживания и ремонта. От состояния головки зависит производительность и надежность двигателя автомобиля.

Онлайн сервис для выбора и покупки головки блока цилиндров:

В поиске и покупке головки блока цилиндров для ГАЗ 24, поможет специализированный онлайн сервис. Такой сервис предоставляет удобный инструмент для подбора и заказа запчастей, а именно головки блока цилиндров для вашего автомобиля.

Преимущества онлайн сервиса для выбора и покупки головки блока цилиндров:

1. Широкий ассортимент: Онлайн сервис предоставляет доступ к множеству вариантов головок блока цилиндров для ГАЗ 24. Вы сможете найти подходящие запчасти, учитывая не только модель автомобиля, но и другие характеристики.

2. Удобный поиск: Сервис позволяет выбрать головку блока цилиндров на основе различных параметров, таких как бренд, цена, местонахождение и др. Вы сможете найти именно то, что вам нужно, экономя время и усилия.

3. Информация о товаре: Онлайн сервис предоставляет подробную информацию о каждой головке блока цилиндров. Вы сможете ознакомиться с ее техническими характеристиками, фотографиями и отзывами других покупателей.

Процесс покупки через онлайн сервис:

1. Выбор товара: С помощью удобного интерфейса сервиса выберите головку блока цилиндров, учитывая необходимые параметры. Укажите количество и добавьте товар в корзину.

2. Оформление заказа: Перейдите в корзину и заполните необходимую информацию для доставки. Укажите предпочтительный способ доставки и способ оплаты.

3. Оплата и доставка: После оформления заказа выберите удобный способ оплаты и подтвердите покупку. Ваши данные будут надежно защищены. После оплаты головка блока цилиндров будет доставлена вам в кратчайшие сроки.

Подробное описание головки блока цилиндров:

1. Цилиндрические отверстия – позволяют разместить поршни и создают камеры сгорания, в которых происходит сжигание топлива.
2. Клапаны и пружины – отвечают за регулирование процесса впуска и выпуска газов, обеспечивая правильную работу двигателя.
3. Гнезда свечей зажигания – служат для подвода электрического тока к свече зажигания, необходимого для зажигания топливовоздушной смеси.
4. Каналы охлаждения – обеспечивают циркуляцию охлаждающей жидкости, поддерживая оптимальную температуру работы двигателя.
5. Прокладки и уплотнители – герметизируют соединение головки блока цилиндров с блоком цилиндров, предотвращая утечку газов и жидкостей.

Принцип работы головки блока цилиндров связан с обеспечением герметичности камер сгорания и правильной работы клапанов. Во время работы двигателя в камерах сгорания происходит сжигание топлива, что приводит к высоким температурам и давлениям. Головка блока цилиндров должна быть способна выдерживать эти нагрузки и предотвращать утечку газов и жидкостей.

Кроме того, головка блока цилиндров обеспечивает правильное функционирование клапанов. Впускной и выпускной клапаны открываются и закрываются в нужные моменты времени, регулируя процесс впуска и выхлопа газов. Головка блока цилиндров играет важную роль в этом процессе, обеспечивая герметичность и точность работы клапанов.

Процесс замены головки блока цилиндров:

1. Подготовка и диагностика:

Перед началом замены необходимо проверить состояние головки блока цилиндров и определить причину ее неисправности. Для этого производят осмотр и диагностику, включающую проведение компьютерной диагностики и измерение компрессии в цилиндрах двигателя.

Если выявлены признаки повреждения или износа головки блока цилиндров, необходимо приступать к замене.

2. Снятие и разборка:

Перед началом снятия необходимо отключить аккумулятор и слив масла из двигателя.

Далее выполняются следующие шаги:

1. Снимают капот и элементы, перекрывающие доступ к головке блока цилиндров (воздушный фильтр, радиатор, аккумулятор и т.д.).
2. Отсоединяют электрические разъемы и шланги, касающиеся головки блока цилиндров.
3. Отсоединяют выхлопную систему и снимают коллекторы.
4. Откручивают болты крепления головки блока цилиндров и аккуратно снимают ее с двигателя.
5. Разбирают головку блока цилиндров на составные части, особенно сосредоточивая внимание на клапанных механизмах.

3. Установка новой головки блока цилиндров:

Перед установкой новой головки блока цилиндров следует провести ее очистку и проверить качество поверхностей. Далее выполняются следующие операции:

1. Устанавливают клапаны и пружины в соответствии с техническими требованиями и регулируют зазоры.
2. Устанавливают новую прокладку и аккуратно устанавливают головку блока цилиндров на место, закручивая болты крепления.
3. Подключают выхлопную систему и шланги, устанавливают коллекторы и восстанавливают дооснащение двигателя.
4. Проводят проверку и подачу рабочих жидкостей (масло, охлаждающая жидкость).

Важно помнить, что процесс замены головки блока цилиндров требует высокой квалификации и точного соблюдения технологической последовательности. Мы рекомендуем доверять эту операцию профессионалам и проводить ее в специализированном автосервисе.

Особенности схемы ГБЦ ГАЗ 24:

Схема головки блока цилиндров (ГБЦ) автомобиля ГАЗ 24 имеет несколько особенностей, которые обеспечивают эффективную работу двигателя:

• Четыре цилиндра. ГАЗ 24 оснащен четырехцилиндровым двигателем, что обеспечивает более равномерную работу и повышенную мощность.
• Компактная конструкция. Схема ГБЦ ГАЗ 24 выполнена с учетом компактности, что позволяет легче маневрировать автомобилем и парковаться.
• Двухконтурная система охлаждения. ГБЦ ГАЗ 24 имеет двухконтурную систему охлаждения, которая позволяет поддерживать оптимальную температуру двигателя и предотвращать его перегрев.
• Применение многоплунжерных форсунок. В схеме ГБЦ ГАЗ 24 использование многоплунжерных форсунок позволяет достичь лучшей атомизации топлива и повысить эффективность сгорания.
• Система газораспределения с распределенным впрыском топлива. Схема ГБЦ ГАЗ 24 имеет систему газораспределения с распределенным впрыском топлива, что обеспечивает равномерное распределение топлива по цилиндрам и повышает эффективность работы двигателя.
• Использование гидрокомпенсаторов. ГБЦ ГАЗ 24 оснащена гидрокомпенсаторами, которые позволяют автомобилю работать более бесшумно и устраняют необходимость регулировки зазоров.

Все эти особенности схемы ГБЦ ГАЗ 24 совместно обеспечивают надежную работу двигателя и обеспечивают высокую эффективность автомобиля.

Преимущества системы головки блока цилиндров ГАЗ 24:

Система головки блока цилиндров ГАЗ 24 имеет ряд преимуществ, обеспечивающих надежную и эффективную работу двигателя:

1. Улучшенная система охлаждения

Головка блока цилиндров ГАЗ 24 оснащена эффективной системой охлаждения, которая способствует оптимальному теплоотводу от работающих цилиндров. Это предотвращает перегрев двигателя и повышает его надежность и долговечность.

2. Увеличенная прочность материала

Головка блока цилиндров ГАЗ 24 изготавливается из высокопрочного материала, обладающего устойчивостью к механическим нагрузкам и воздействию высоких температур. Это позволяет повысить надежность и долговечность системы ГБЦ.

3. Рациональная конструкция

Система головки блока цилиндров ГАЗ 24 имеет рациональную конструкцию, обеспечивающую оптимальное распределение газов и топлива в цилиндрах. Это позволяет достичь более полного сгорания топлива и повысить эффективность работы двигателя.

4. Возможность регулировки зазоров

Головка блока цилиндров ГАЗ 24 позволяет регулировать зазоры между клапанами и толкателями. Это обеспечивает более точную настройку системы ГБЦ и улучшает работу двигателя.

Все эти преимущества делают систему головки блока цилиндров ГАЗ 24 незаменимой для обеспечения надежной и эффективной работы двигателя. Она является важной частью всей системы ГБЦ и имеет большое влияние на общую производительность автомобиля.

Недостатки системы головки блока цилиндров ГАЗ 24:

1. Риск перегрева двигателя:

Одним из основных недостатков системы головки блока цилиндров ГАЗ 24 является риск перегрева двигателя. Это связано с несовершенством системы охлаждения и недостаточным обеспечением притока свежего воздуха. В результате, двигатель может перегреваться и выходить из строя.

2. Уязвимость прокладки головки блока цилиндров:

Еще одним недостатком является уязвимость прокладки головки блока цилиндров. Из-за интенсивной работы двигателя и постоянных колебаний, прокладка может испытывать износ и требовать регулярной замены. Это может привести к утечкам охлаждающей жидкости и проблемам с охлаждением двигателя.

3. Сложность ремонта:

Система головки блока цилиндров ГАЗ 24 отличается сложностью в ремонте и требует специальных навыков и знаний. Некачественный ремонт или неправильная эксплуатация может привести к серьезным поломкам и повреждениям двигателя. Поэтому, при возникновении проблем с данной системой, рекомендуется обратиться к специалистам и не проводить самостоятельные работы.

• Основные недостатки системы головки блока цилиндров ГАЗ 24:
• Риск перегрева двигателя
• Уязвимость прокладки головки блока цилиндров
• Сложность ремонта

Требования к эксплуатации и обслуживанию:

Для надежной и безопасной работы двигателя ГАЗ 24 необходимо соблюдать следующие требования:

1. Регулярно проверять уровень масла в двигателе и поддерживать его в пределах допустимой отметки. Рекомендуется менять масло и масляный фильтр каждые 5-7 тысяч километров пробега.
2. Проверять и поддерживать надлежащий уровень охлаждающей жидкости в системе охлаждения двигателя. При необходимости доливать охлаждающую жидкость дистиллированной водой.
3. Очищать и проверять состояние воздушного фильтра двигателя каждые 10-15 тысяч километров пробега. При необходимости заменить его на новый.
4. Проверять и регулярно подкачивать шины автомобиля для поддержания правильного давления в них.
5. Регулярно проверять и подтягивать болты и гайки крепления элементов ГБЦ, чтобы предотвратить возможные течи и повреждения.
6. Следить за состоянием ремней привода ГРМ. При необходимости заменить их в соответствии с рекомендациями производителя автомобиля.

Рекомендации по эксплуатации:

• Выполнять плановые технические обслуживания автомобиля в соответствии с графиком, указанным в руководстве по эксплуатации.
• Соблюдать режим обкатки двигателя в первые 1500-2000 километров пробега, избегая резких ускорений и перегрева.
• Придерживаться рекомендаций по выбору качественного топлива.
• Избегать перегрузок и экстремальных условий эксплуатации автомобиля.
• После длительных стоянок или простоя автомобиля в холодную погоду, предварительно прогреть двигатель перед началом движения.

Применение головки блока цилиндров ГАЗ 24:

1. Герметичность системы:

Головка блока цилиндров ГАЗ 24 обеспечивает герметичность между камерой сгорания и системой смазки двигателя. Она имеет специальные прокладки, которые предотвращают проникновение масла и охлаждающей жидкости в камеру сгорания и, наоборот, газовых продуктов сгорания в систему смазки.

Если головка блока цилиндров ГАЗ 24 не обеспечивает полную герметичность, это может привести к проблемам в работе двигателя и его поломке.

2. Распределение газовых потоков:

Головка блока цилиндров ГАЗ 24 имеет специальные каналы и клапаны, которые управляют распределением газовых потоков в двигателе. Она отвечает за открытие и закрытие клапанов в нужный момент, чтобы обеспечить правильную работу цилиндров и получение максимальной мощности двигателя.

Это позволяет экономить топливо, повышает эффективность работы двигателя и снижает выбросы вредных веществ в атмосферу.

3. Охлаждение двигателя:

Головка блока цилиндров ГАЗ 24 имеет каналы для циркуляции охлаждающей жидкости, которая подается из системы охлаждения двигателя. Она обеспечивает охлаждение горячих деталей двигателя, таких как цилиндры, поршни и клапаны, предотвращая их перегрев и повреждение.

Правильное охлаждение двигателя головкой блока цилиндров ГАЗ 24 позволяет увеличить срок его службы и предотвратить серьезные поломки.

Таким образом, применение головки блока цилиндров ГАЗ 24 играет ключевую роль в работе всего двигателя. Она обеспечивает герметичность системы, распределяет газовые потоки и обеспечивает охлаждение двигателя. Поэтому важно правильно подбирать и устанавливать головку блока цилиндров ГАЗ 24, чтобы обеспечить надежную и эффективную работу двигателя на протяжении всего его срока службы.

Внедрение новых технологий в систему головки блока цилиндров ГАЗ 24:

В последние годы производители и инженеры активно внедряют новые технологии и материалы в систему ГБЦ ГАЗ 24, с целью повышения ее эффективности и надежности.

Одним из примеров внедрения новых технологий является использование алюминиевого сплава в конструкции головки блока цилиндров. Этот материал обладает высокой прочностью и легкостью, что способствует снижению массы двигателя и улучшению его динамических характеристик.

Кроме того, система ГБЦ ГАЗ 24 может быть оснащена системой непосредственного впрыска топлива. Эта технология позволяет более точно дозировать количество топлива, что в свою очередь улучшает экономичность работы двигателя и снижает выбросы вредных веществ в атмосферу.

Для повышения эффективности работы системы ГБЦ ГАЗ 24 также может быть применена система переменного времени газораспределения. Эта технология позволяет изменять характеристики клапанов в зависимости от оборотов двигателя, что в свою очередь способствует оптимизации процессов выпуска отработавших газов и подачи топливного смеси.

Внедрение новых технологий в систему головки блока цилиндров ГАЗ 24 является актуальной задачей, которая имеет цель повышение эффективности и надежности двигателя. Производители и инженеры постоянно работают над разработкой и улучшением системы ГБЦ ГАЗ 24, чтобы автомобили становились более экономичными, экологически чистыми и надежными.
