Дроссельная заслонка – важный элемент каждого автомобиля, в том числе и грузового транспорта ГАЗель. Она отвечает за регулировку подачи воздуха в двигатель и, соответственно, его обороты. Правильная работа дроссельной заслонки влияет на экономичность двигателя, его мощность, а также на безопасность и комфортную езду.
Если у вас начались проблемы с работой двигателя, возможно, стоит проверить и отрегулировать дроссельную заслонку ГАЗель. Это можно сделать самостоятельно, следуя простым инструкциям, которые мы предлагаем в данной статье. Однако, если у вас нет опыта и не уверены в своих навыках, лучше обратиться к квалифицированному специалисту.
Перед тем как приступить к регулировке, убедитесь, что у вас есть все необходимые инструменты и материалы: винты, ключи, метка, очищающий спрей, смазка. Также, будьте готовы потратить некоторое время на процесс, так как регулировка может занять некоторое время.
Важно помнить:
Регулировка дроссельной заслонки должна проводиться на холодном двигателе.
При работе с горячей дроссельной заслонкой можно получить ожоги.
Как правильно настроить дроссельную заслонку ГАЗель
Шаг 1: Проверка состояния дроссельной заслонки
Перед началом настройки необходимо убедиться, что дроссельная заслонка находится в хорошем состоянии и не имеет механических повреждений. Для этого внимательно осмотрите заслонку на наличие износа, трещин или иных дефектов. При обнаружении повреждений замените заслонку на новую.
Шаг 2: Настройка дроссельной заслонки
Для настройки дроссельной заслонки ГАЗели вам потребуется следующее:
| Инструменты | Материалы |
|---|---|
| Отвертка | Присоска |
| Свечной ключ | Новая прокладка |
| Вата или тряпка | |
Для начала, необходимо завести двигатель и дать ему прогреться до рабочей температуры. После этого выполните следующие действия:
- Выключите автомобиль и заново заведите его.
- Слегка нажмите педаль газа и удерживайте ее в этом положении.
- Плавно поверните винт регулировки холостого хода против часовой стрелки, пока двигатель не начнет неровно работать.
- Постепенно поверните винт обратно по часовой стрелке до тех пор, пока двигатель не начнет работать ровно и стабильно.
После настройки дроссельной заслонки убедитесь, что она надежно закрывается и не допускает протекания воздуха. Для этого можно использовать присоску или проверить уровень всасывания.
Необходимо отметить, что настройка дроссельной заслонки может отличаться в зависимости от модели и года выпуска ГАЗели. В случае сомнений или проблем с настройкой, рекомендуется обратиться к специалисту или сервисному центру.
Следуя указанным рекомендациям, вы сможете правильно настроить дроссельную заслонку ГАЗели и обеспечить исправную работу двигателя.
Подготовка к регулировке
1. Подготовка рабочей области
Перед началом регулировки необходимо обеспечить чистоту и подготовить рабочую область. Следует удалить все посторонние предметы, пыль, грязь и жидкости, которые могут помешать процессу регулировки.
2. Проверка состояния дроссельной заслонки
Перед регулировкой необходимо проверить состояние дроссельной заслонки. Убедитесь, что она свободно перемещается без заеданий и износа. Если дроссельная заслонка повреждена или не функционирует должным образом, ее необходимо заменить.
3. Проверка кабеля дроссельной заслонки
Также перед регулировкой необходимо проверить состояние кабеля дроссельной заслонки. Убедитесь, что он целый, без повреждений и не перекручен. Если есть какие-либо повреждения, замените кабель.
| Инструменты: | крестовая отвертка, щипцы, ножницы, тесномер. |
|---|
Убедитесь, что вам доступны все необходимые инструменты для регулировки дроссельной заслонки:
- Крестовая отвертка
- Щипцы
- Ножницы
- Тесномер
Если какой-то инструмент отсутствует, приобретите его перед началом работы.
Инструменты, необходимые для работы
Для регулировки дроссельной заслонки ГАЗель вам понадобятся следующие инструменты:
- Ключ для регулировки тяги дроссельной заслонки (обычно размер ключа 8 мм).
- Шестигранный ключ для разборки пыльника дроссельной заслонки (размер ключа зависит от модели ГАЗели).
- Уровень для проверки положения дроссельной заслонки.
- Набор отверток (крестовая и плоская).
- Мультиметр для проверки напряжения и сопротивления.
- Смазка для смазывания механизма дроссельной заслонки.
- Растворитель для очистки деталей.
- Тряпки или салфетки для протирки деталей.
- Прокладка для замены старой прокладки после разборки дроссельной заслонки.
Убедитесь, что у вас есть все необходимые инструменты, прежде чем приступать к работе по регулировке дроссельной заслонки ГАЗели. Правильное использование инструментов и соблюдение техники безопасности помогут выполнить задачу эффективно и безопасно.
Порядок работы при регулировке
Перед началом регулировки дроссельной заслонки ГАЗель следует убедиться, что двигатель остановлен и все системы охлаждения и электрооборудования выключены. Также необходимо предварительно подготовить все необходимые инструменты и приспособления.
- Откройте капот и обнаружьте дроссельную заслонку, расположенную на воздушном фильтре.
- Определите, какая система регулировки используется в вашей модели ГАЗели. Некоторые модели имеют механическую систему регулировки, в то время как другие оснащены электронным регулятором холостого хода.
- При наличии механической системы регулировки:
- Ослабьте крепление приводного кабеля.
- Аккуратно переместите приводной кабель вверх или вниз, чтобы изменить положение заслонки.
- Убедитесь, что заслонка находится в нужной позиции и затем закрепите приводной кабель.
- При наличии электронного регулятора холостого хода:
- С помощью компьютера диагностики подключитесь к системе управления двигателем.
- Войдите в меню регулировки холостого хода и следуйте инструкциям, чтобы изменить положение заслонки.
- Убедитесь, что заслонка находится в нужной позиции и сохраните изменения.
- Закройте капот и запустите двигатель для проверки корректности регулировки. В случае необходимости повторите процедуру регулировки.
Не забывайте, что неправильно выполненная регулировка дроссельной заслонки может привести к неполадкам в работе двигателя, поэтому при возникновении сомнений лучше обратиться к специалисту.
Отключение аккумулятора и снятие воздушного фильтра
Перед началом регулировки дроссельной заслонки ГАЗель необходимо отключить аккумулятор, чтобы избежать возможных поломок электроники и электрооборудования.
Для этого следует выполнять следующие шаги:
1. Отключение аккумулятора:
— Откройте капот автомобиля.
— Найдите аккумулятор и отверните гайку на клемме минус.
— Отсоедините провод от клеммы минус и закройте его защитной крышкой.
— Установите провод на клемму минус и закрепите гайкой.
2. Снятие воздушного фильтра:
— Найдите воздушный фильтр, расположенный в двигательном отсеке.
— Ослабьте зажимы фильтра и аккуратно снимите его с корпуса.
— Осмотрите фильтр на наличие загрязнений и пыли.
— Если фильтр сильно загрязнен, рекомендуется заменить его на новый.
Отключение аккумулятора и снятие воздушного фильтра являются важными этапами перед регулировкой дроссельной заслонки ГАЗель. Это поможет предотвратить возможные повреждения автомобиля и обеспечит более эффективную работу дроссельной заслонки.
Доступ к дроссельной заслонке
Для регулировки дроссельной заслонки на ГАЗели необходимо иметь доступ к этому элементу системы впуска. Для этого следует выполнить следующие действия:
- Отключите аккумулятор. Следует убедиться, что автомобиль находится в зоне безопасности и аккумулятор отключен, чтобы избежать возможных поражений электрическим током.
- Снимите воздушный фильтр. Воздушный фильтр находится над дроссельной заслонкой и может быть свободно снят с помощью откручивания крепежных винтов или зажимов. Это обеспечит доступ к дроссельной заслонке.
- Очистите заслонку. После снятия воздушного фильтра следует очистить заслонку от возможных загрязнений, таких как пыль, грязь или масло. Для этого можно использовать мягкую щетку или специальные средства для чистки деталей автомобиля.
- Определите позицию заслонки. После очистки заслонки следует определить ее позицию. Обычно, заслонка должна быть полностью закрыта в состоянии покоя. Если заслонка открыта или закрыта неправильно, необходимо скорректировать ее положение.
- Подстройте положение заслонки. Для точного регулирования положения заслонки следует обратиться к руководству по эксплуатации автомобиля, так как процедура может отличаться в зависимости от модели и года выпуска ГАЗели.
Важно: При регулировке дроссельной заслонки следует быть особенно осторожным и следовать инструкциям производителя, чтобы избежать повреждений или неправильной работы системы впуска.

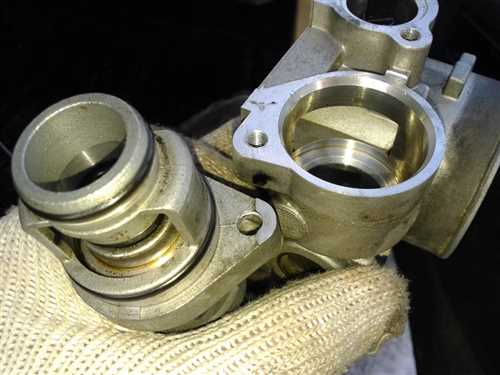

Разъединение механизмов
Основные этапы разъединения механизмов дроссельной заслонки:
1. Снятие воздухоподводящего трубопровода. Необходимо ослабить зажимные хомуты и аккуратно снять трубопровод. Обратите внимание на сохранность прокладок.
2. Отсоединение проводов с дроссельной заслонки и датчиков. После отключения проводов аккуратно отсоедините их от клеммных колодок, предварительно отжав фиксирующие зажимы.
3. Демонтаж внешних элементов привода: зажимов, штанг и пружин. Открутите зажим на впускном коллекторе и снимите его, а затем аккуратно отсоедините штанги и пружины от дроссельной заслонки.
Рекомендации по разъединению механизмов:
— При разъединении механизмов особое внимание обратите на сохранность всех элементов и крепежных деталей. При необходимости замените поврежденные или изношенные компоненты.
— Пометьте все отсоединенные провода и штанги для правильной последовательности подключения при сборке системы.
— При работе с проводами обратите внимание на их целостность и изоляцию. При обнаружении повреждений проводов, замените их незамедлительно.
— При снятии и установке пружин и штанг следите за их правильным расположением и фиксацией.
— В процессе разъединения механизмов дроссельной заслонки следуйте процедуре, описанной в инструкции по эксплуатации ГАЗели и придерживайтесь предписанных регламентов.
Отключение проводов и шлангов
Перед началом регулировки дроссельной заслонки ГАЗель необходимо отключить провода и шланги, чтобы предотвратить возможные повреждения электрических и подвижных деталей.
Для отключения проводов и шлангов выполните следующие действия:
| № | Наименование | Действие |
|---|---|---|
| 1 | Провод аккумулятора | Снимите клемму — |
| 2 | Шланг воздушного фильтра | Отсоедините от дроссельной заслонки |
| 3 | Провод датчика положения дроссельной заслонки | Отсоедините разъём |
| 4 | Провод электромагнитного клапана | Отсоедините разъём |
| 5 | Шланг вакуумного усилителя тормозов | Отсоедините от дроссельной заслонки |
Внимание! При отсоединении проводов и шлангов обратите внимание на их состояние. В случае обнаружения повреждений, замените их перед продолжением регулировки.
Визуальная проверка дроссельной заслонки
Перед процедурой регулировки дроссельной заслонки следует провести визуальную проверку состояния этого узла. Это позволит убедиться, что заслонка функционирует должным образом и не требует чистки или замены.
Шаг 1: Проверка наличия загрязнений
Внимательно осмотрите дроссельную заслонку на наличие грязи, пыли или других загрязнений. Если заслонка выглядит грязной, ее необходимо очистить. Для этого используйте специальные чистящие средства или обычный карбюраторный спирт.
Шаг 2: Проверка наличия коррозии
Проверьте дроссельную заслонку на наличие признаков коррозии. Коррозия может привести к заеданию заслонки и повреждению механизма. Если вы обнаружите коррозию, рекомендуется заменить заслонку.
Если дроссельная заслонка выглядит чистой и свободной от коррозии, можно переходить к регулировке этого узла в соответствии с инструкцией производителя.
| Проверяемый параметр | Нормальное состояние | Возможные проблемы |
|---|---|---|
| Наличие загрязнений | Заслонка чистая | Заслонка грязная |
| Наличие коррозии | Заслонка без признаков коррозии | Заслонка с признаками коррозии |
Регулировка и проверка хода дроссельной заслонки
Для правильной работы двигателя ГАЗели необходимо периодически проводить регулировку хода дроссельной заслонки. Это позволяет поддерживать оптимальные параметры работы двигателя, обеспечивая его эффективность и экономичность.
Подготовка к регулировке
Перед началом регулировки необходимо убедиться, что двигатель полностью охладился. Также необходимо иметь под рукой инструменты, например, отвертку и набор ключей.
Необходимо убедиться, что автомобиль находится на ровной горизонтальной поверхности и стояночный тормоз активирован.
Проверка хода дроссельной заслонки
Для начала проверим ход дроссельной заслонки. Для этого необходимо открыть капот автомобиля и найти дроссельный узел. Обычно он находится неподалеку от воздушного фильтра.
Осторожно отсоединяем провода от датчиков, которые крепятся к дроссельному узлу. Затем аккуратно снимаем крышку дроссельного узла и осмотриваем саму заслонку.
Заслонка должна свободно перемещаться вверх и вниз без заеданий и сопротивления. Если заслонка заедает, необходимо произвести регулировку хода.
Для регулировки хода дроссельной заслонки используется ось, которая крепится к крышке дроссельного узла. Путем вращения этой оси можно установить необходимое положение заслонки.
После регулировки необходимо проверить ход заслонки снова, чтобы убедиться, что она свободно перемещается без заеданий.
Важно помнить, что неправильная регулировка дроссельной заслонки может привести к неправильной работе двигателя или ухудшению его характеристик. Если вы не уверены в своих навыках, лучше обратиться к специалистам в автосервисе для проведения регулировки.
Сборка и установка обратно всех деталей
После проведения всех необходимых действий по настройке и очистке дроссельной заслонки ГАЗели, можно приступить к сборке и установке обратно всех деталей в правильном порядке. Следуйте следующей инструкции:
1. Установка дроссельного узла на воздушный фильтр
Сначала подведите дроссельный узел к воздушному фильтру и аккуратно установите его на свое место.
2. Подключение проводов и шлангов
Подключите все необходимые провода и шланги к соответствующим разъемам на дроссельной заслонке. Убедитесь, что все соединения плотно прилегают и зафиксированы.
3. Установка крышки на дроссельный узел
Поставьте крышку на дроссельный узел и убедитесь, что она надежно закреплена.
4. Установка кабеля акселератора
Прикрепите кабель акселератора к основанию дроссельной заслонки и удостоверьтесь, что он надежно закреплен и не имеет лишней натяжки.
5. Установка всасывающего коллектора и патрубков
Установите всасывающий коллектор на место и подсоедините необходимые патрубки к дроссельной заслонке и воздушному фильтру. При этом обратите внимание на правильное соединение и плотность крепления.
После того как все детали будут установлены обратно на место, убедитесь, что все соединения надежно закреплены и не имеют зазоров. Проверьте работу дроссельной заслонки, убедитесь, что она открывается и закрывается плавно и без заеданий.
Важно помнить, что для безопасной эксплуатации ГАЗели необходимо регулярное обслуживание и проверка дроссельной заслонки. Следуйте инструкции по сборке и настройке, чтобы убедиться в надежности работы вашего автомобиля.
Подключение аккумулятора и установка воздушного фильтра
Для подключения аккумулятора следуйте следующим инструкциям:
- Убедитесь, что транспортное средство находится в режиме стоянки и зажигание выключено.
- Определите положение аккумулятора, обычно он находится в специальном отсеке двигателя. Откройте крышку отсека.
- Подсоедините провода аккумулятора к соответствующим клеммам, учитывая их полярность. Обычно красная клемма соответствует положительной стороне, а черная — отрицательной.
- Закрепите провода аккумулятора надежно, чтобы они не смещались при движении транспортного средства.
После того, как аккумулятор подключен, можно приступать к установке воздушного фильтра:
- Откройте капот ГАЗели.
- Найдите воздушный фильтр, обычно он расположен в передней части двигателя.
- Снимите крышку фильтра, используя инструменты, если это необходимо.
- Осмотрите фильтр на предмет загрязнений. Если он сильно загрязнен, рекомендуется заменить его на новый.
- Установите новый фильтр, вставив его на место и закрепив крышку.
После того, как аккумулятор подключен и воздушный фильтр установлен, можно переходить к регулировке дроссельной заслонки для оптимальной работы двигателя ГАЗели.
Тестирование работы дроссельной заслонки
После завершения регулировки дроссельной заслонки ГАЗели следует провести тестирование, чтобы убедиться в правильной работе системы.
Шаг 1: Запуск двигателя
Перед началом тестирования запустите двигатель и дайте ему прогреться до рабочей температуры. Убедитесь, что автомобиль находится в нейтральном положении и нажмите на педаль газа для проверки реакции дроссельной заслонки.
Шаг 2: Проверка открывания и закрывания заслонки
Для проверки открывания и закрывания дроссельной заслонки, аккуратно и плавно нажимайте на педаль газа и наблюдайте за открыванием и закрыванием заслонки. Заслонка должна открываться и закрываться без задержек и рывков.
Шаг 3: Проверка реакции на изменение положения педали газа
Медленно и плавно нажимайте на педаль газа и наблюдайте за реакцией дроссельной заслонки. Заслонка должна плавно открываться в зависимости от изменения положения педали газа.
Шаг 4: Проверка обратной реакции
Слегка отпустите педаль газа и наблюдайте за закрыванием дроссельной заслонки. Заслонка должна плавно закрываться и возвращаться в исходное положение после отпускания педали газа.
Если вы заметили какие-либо необычные звуки, задержки или рывки в работе дроссельной заслонки, рекомендуется повторно проверить регулировку или обратиться к специалисту для диагностики и исправления возможных проблем.
