Катушка зажигания – важная часть системы зажигания автомобиля ВАЗ 2121, она отвечает за передачу высокого напряжения на свечи зажигания. Если катушка зажигания не функционирует должным образом, это может привести к проблемам при запуске двигателя или его работе. Поэтому регулярная проверка катушки зажигания на работоспособность является важной частью технического обслуживания автомобиля.
Для проверки катушки зажигания на ВАЗ 2121 карбюратор понадобятся тестер (мультиметр) и инструкция по руководству автомобилем. Важно помнить, что проверку катушки зажигания следует проводить только при выключенном зажигании и отсоединенных от нее свечах зажигания. Неправильное обращение с катушкой зажигания может нанести повреждения и привести к неисправности всей системы зажигания.
Первым шагом для проверки катушки зажигания является ее проверка на наличие внешних повреждений. Визуально осмотрите катушку на наличие трещин, вмятин или других повреждений. Если вы обнаружите какие-либо повреждения, катушку следует заменить на новую.

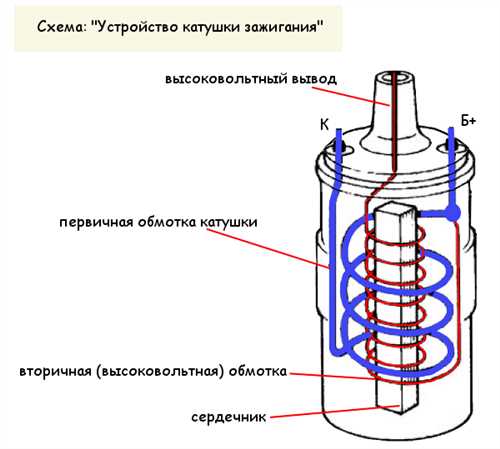

Пояснение о проверке катушки зажигания на ВАЗ 2121 карбюратор
Проверка катушки зажигания на ВАЗ 2121 карбюратор
Для проверки катушки зажигания на автомобиле ВАЗ 2121 карбюратор, следуйте указанным ниже шагам:
- Отключите катушку зажигания от свечей зажигания. Для этого снимите провода со свечей.
- Проверьте внешний вид катушки зажигания. На катушке не должно быть трещин, повреждений или следов окисления. Если вы обнаружите какие-либо повреждения, замените катушку.
- Проверьте сопротивление катушки зажигания с помощью омметра. Установите омметр в режим измерения сопротивления. Подключите один провод омметра к контакту + на катушке, а второй провод – к корпусу катушки. Нормальное сопротивление для ВАЗ 2121 карбюратор составляет от 0,7 до 1,5 Ом. Если значение сопротивления ниже или выше этого диапазона, катушку зажигания необходимо заменить.
- Проверьте индуктивность катушки зажигания с помощью мультиметра. Установите мультиметр в режим измерения индуктивности. Подключите провода мультиметра к контактам катушки зажигания. Нормальная индуктивность для ВАЗ 2121 карбюратор составляет от 4 до 6 миллигенри (мГн). Если значение индуктивности не соответствует этому диапазону, катушку зажигания необходимо заменить.
При обнаружении неполадок с катушкой зажигания рекомендуется обратиться к специалисту, который сможет провести более точные и специализированные проверки.
Помните, что система зажигания является важной частью автомобиля и неправильная работа катушки зажигания может привести к серьезным поломкам и повреждению двигателя. Регулярная проверка и обслуживание системы зажигания помогут поддерживать автомобиль в рабочем состоянии и увеличат его срок службы.
Шаг 1. Подготовка к проверке
Перед началом проверки катушки зажигания на ВАЗ 2121 карбюратор, убедитесь в безопасности и правильности действий.
- Приподнимите переднюю часть автомобиля и установите его на домкратах.
- Поднимите капот и зафиксируйте его в открытом положении.
- Отсоедините провод от клеммы отрицательного полюса аккумуляторной батареи, чтобы исключить возможность короткого замыкания и поражения электрическим током.
- Разъедините разъем катушки зажигания, который находится неподалеку от свечей зажигания.
- Осмотрите катушку зажигания на наличие внешних повреждений, трещин, следов коррозии или иных дефектов.
При нахождении повреждений или дефектов катушки зажигания, замените ее на новую.
Шаг 2. Отключение катушки от проводов зажигания
Продолжаем проверку катушки зажигания на ВАЗ 2121 карбюратор. В этом шаге мы отключим катушку от проводов зажигания, чтобы проверить, есть ли соединение между катушкой и свечами зажигания.
Для этого:
- Найди катушку зажигания. Обычно ее можно найти возле двигателя, на самой катушке должны быть указаны номера цилиндров.
- Отсоедини провод от первого цилиндра от катушки зажигания. Обычно это провод, который идет от катушки к свече зажигания.
- Снова надень на свечу этот провод и приложи его близко к двигателю (но не к самому двигателю!).
- Убедись в том, что провод находится на некотором расстоянии от двигателя, чтобы избежать короткого замыкания.
- Попроси помощника завести двигатель. Обрати внимание на провод и посмотри, есть ли искры между проводом и двигателем. Искра должна быть яркой и видимой.
- Если искры нет, возможно, катушка зажигания не выполняет свою функцию и требует замены.
Шаг 3. Проверка первичной обмотки катушки
После проверки проводов вторичной обмотки катушки зажигания, необходимо проверить первичную обмотку.
Для этого необходимо использовать мультиметр в режиме измерения сопротивления.
Процедура проверки первичной обмотки катушки состоит из следующих шагов:
Шаг 1. Отключите провод с клеммы + аккумуляторной батареи.
Прежде чем приступить к проверке первичной обмотки катушки зажигания, необходимо обезопаситься от поражения электрическим током. Для этого отключите провод с клеммы + аккумуляторной батареи.
Шаг 2. Найдите первичную обмотку катушки.
Первичная обмотка катушки зажигания обычно находится внутри металлического корпуса катушки. Найдите два терминала, к которым подключены провода от аккумуляторной батареи и электронного блока управления двигателем.
Шаг 3. Проверьте сопротивление первичной обмотки.
Включите мультиметр в режим измерения сопротивления (Омметр). Подключите один из щупов мультиметра к одному терминалу первичной обмотки, а другой щуп – к другому терминалу. Мультиметр должен показать сопротивление в пределах 0,5 – 1,5 Ом.
Если мультиметр не показывает сопротивления или показывает некорректные значения, то первичная обмотка катушки зажигания неисправна и ее необходимо заменить.
Если мультиметр показывает сопротивление в пределах нормы, то первичная обмотка работает исправно и проблема с катушкой зажигания, скорее всего, не в этом.
Шаг 4. Проверка вторичной обмотки катушки
После того как вы проверили первичную обмотку катушки зажигания и убедились, что она исправна, можно приступить к проверке вторичной обмотки.
Шаги проверки:
- Отсоедините провод от крышки распределителя зажигания.
- Подключите мультиметр к крышке распределителя, один контакт мультиметра прикрепите к корпусу крышки, а другой контакт прикрепите к проводу от катушки зажигания.
- Установите мультиметр в режим измерения сопротивления.
- Считайте показания на мультиметре:
- Если сопротивление составляет около 10-20 кОм, значит вторичная обмотка исправна.
- Если сопротивление равно бесконечности (показывает OL на мультиметре), это указывает на неисправность вторичной обмотки и катушку зажигания следует заменить.
Проверка вторичной обмотки катушки зажигания позволяет убедиться в ее исправности и выявить возможные неисправности, которые могут привести к неправильной работе двигателя.
Шаг 5. Измерение сопротивления первичной обмотки
Чтобы проверить состояние катушки зажигания на ВАЗ 2121 карбюратор, необходимо измерить сопротивление первичной обмотки. Этот шаг позволит определить, не произошло ли разрыва в обмотке, что может привести к неправильной работе зажигания.
Для проведения измерения потребуется мультиметр. Включите мультиметр в режим измерения сопротивления и установите его на максимальное значение, соответствующее диапазону измерения для катушки зажигания.
Снимите соединительные провода с катушки зажигания, чтобы обеспечить надежный контакт с мультиметром. Затем прикрепите контакты мультиметра к клеммам первичной обмотки катушки зажигания. Обратите внимание, что на обмотке могут быть две клеммы — + и -.
Сопротивление первичной обмотки катушки зажигания должно быть в пределах определенного производителем значения, обычно это 0.4-2.0 ом. Если значение сопротивления не соответствует заданным значениям, катушка зажигания может быть неисправной и требовать замены.
Важно: Перед проведением измерения убедитесь, что автомобиль не находится в рабочем состоянии и зажигание полностью отключено.
Шаг 6. Измерение сопротивления вторичной обмотки

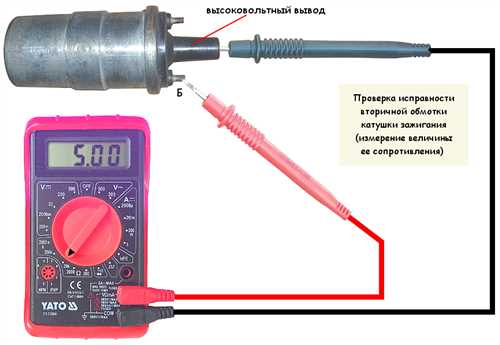

Для проверки катушки зажигания на ВАЗ 2121 необходимо также измерить сопротивление вторичной обмотки. Этот шаг поможет определить, исправна ли обмотка и не имеет ли она обрывов.
Чтобы измерить сопротивление вторичной обмотки, следуйте этим инструкциям:
- Отсоедините высоковольтный кабель от катушки зажигания, оставив только нижний конец кабеля подключенным к свече.
Нормальное значение сопротивления вторичной обмотки на ВАЗ 2121 составляет около 10-15 кОм (килоом). Если измеренное значение сопротивления значительно отличается от этого диапазона, то катушка зажигания вероятно неисправна и требует замены.
Если катушка зажигания прошла проверку на предыдущих шагах и имеет правильные сопротивления, исключается ее неисправность как возможная причина проблем с двигателем. В этом случае, проблему следует искать в других компонентах системы зажигания, таких как свечи, провода или электрические соединения.
Шаг 7. Определение правильной полярности катушки
Для того чтобы убедиться, что положительная и отрицательная клеммы катушки соединены с правильными контактами в автомобиле, выполните следующие действия:
- Снимите катушку зажигания с двигателя.
- Осмотрите катушку и найдите пометки «+» и «-», указывающие на положительную и отрицательную клеммы соответственно.
- Установите катушку на место и подсоедините провода к соответствующим контактам на двигателе.
- Убедитесь, что клемма «+» катушки подсоединена к положительному контакту на двигателе, а клемма «-» катушки — к отрицательному контакту.
- При необходимости переключите клеммы катушки зажигания для обеспечения правильной полярности.
Обратите внимание, что неправильная полярность катушки может привести к неисправности зажигания и недостаточному энергетическому сигналу для свечи зажигания.
Шаг 8. Проверка и замена катушки, если необходимо
Если после проведения всех предыдущих шагов вы по-прежнему не обнаружили проблем с проводами и свечами зажигания, то возможно неисправность крышки распределителя или катушки зажигания. В данном разделе мы рассмотрим процесс проверки и возможной замены катушки.
Шаг 1: Подключите тестер к катушке зажигания.
Шаг 2: Убедитесь, что тестер подключен к контакту «+» на катушке, а также к земле.
Шаг 3: Включите зажигание автомобиля.
Шаг 4: Следите за показаниями на тестере. Если они отличаются от значений, указанных в руководстве по ремонту, значит катушка зажигания может быть неисправной.
Если тестер показывает, что катушка зажигания не функционирует должным образом, то необходимо произвести ее замену.
Шаг 1: Отсоедините провода от катушки зажигания.
Шаг 2: Ослабьте крепежные винты или скобы, крепящие катушку.
Шаг 3: Снимите катушку с автомобиля.
Шаг 4: Установите новую катушку зажигания на место.
Шаг 5: Затяните крепежные винты или скобы, чтобы катушка была надежно закреплена.
Шаг 6: Подсоедините провода к катушке зажигания, следуя правильной последовательности, указанной в руководстве по ремонту.
Примечание: перед заменой катушки зажигания рекомендуется также проверить состояние крышки распределителя. Если она повреждена или изношена, то рекомендуется заменить ее вместе с катушкой.
Шаг 9. Установка катушки в обратном порядке
После того, как вы провели проверку катушки зажигания и убедились в ее исправности, можно приступить к установке. Следуйте этим шагам:
Шаг 1: Соединение проводов
Сначала соедините провода с катушкой зажигания. Убедитесь, что провода правильно подключены и надежно закреплены.
Шаг 2: Установка катушки на место
Теперь установите катушку зажигания на свое место. Внимательно следите за тем, чтобы катушка была правильно ориентирована и надежно закреплена.
Примечание: При установке катушки зажигания обратите внимание на то, чтобы она была установлена таким образом, чтобы выходные провода подключались к соответствующим свечам зажигания.
Шаг 3: Заглушка проводов
Закройте заглушкой провода катушку зажигания, чтобы она была защищена от попадания влаги и грязи.
После выполнения всех этих шагов катушка зажигания будет правильно установлена на ВАЗ 2121 карбюратор и готова к работе.
Шаг 10. Проверка степени зазора между контактами катушки
Для выполнения этой проверки, вам понадобится изолированный провод, который позволит вам подключить катушку зажигания к аккумуляторной батарее. Переключите искровой ключ катушки в положение Вкл. и установите измерительный прибор между контактами катушки.
Прокрутите двигатель вручную и наблюдайте за тем, как контакты катушки раздвигаются и сжимаются. Они должны быть настроены таким образом, чтобы зазор был точно установлен для эффективного зажигания.
При необходимости, используйте инструмент для настройки зазора и аккуратно отрегулируйте его до правильного значения. Обычно рекомендуется зазор в пределах 0,3-0,4 мм.
После этой настройки, перезапустите двигатель и проверьте его работу. Если все сделано правильно, двигатель должен работать более плавно и без пропусков зажигания.
Шаг 11. Подключение проводов зажигания к катушке
После того как катушка зажигания была установлена на место, необходимо подключить провода к соответствующим контактам.
На катушке зажигания обычно есть 2 или 4 контакта, в зависимости от типа катушки и модели автомобиля. Каждый контакт предназначен для подключения определенного цилиндра двигателя.
Посмотрите на провода зажигания и убедитесь, что они обозначены номерами, соответствующими порядку зажигания цилиндров вашего автомобиля. Обычно провода зажигания имеют различную длину, чтобы можно было правильно подключить их к катушке и свечам зажигания на двигателе.
Начните подключение проводов с первого цилиндра. Вставьте конец провода в соответствующий контакт на катушке зажигания и убедитесь, что он плотно сидит. Затем подсоедините другой конец провода к свече зажигания на двигателе.
Повторите эту операцию для всех оставшихся проводов, следуя правильному порядку зажигания цилиндров вашего автомобиля.
После того как все провода зажигания будут подключены, убедитесь, что они надежно закреплены на катушке зажигания и свечах зажигания. Также проверьте их наличие повреждений, таких как трещины или износ.
Готово! Теперь провода зажигания полностью подключены к катушке зажигания и готовы к работе.
Шаг 12. Запуск двигателя и проверка работы катушки
После подключения новой катушки зажигания на ВАЗ 2121 необходимо запустить двигатель и убедиться в правильной работе катушки.
- Убедитесь, что все провода правильно подключены к катушке зажигания и свечам зажигания.
- Подайте ключ зажигания в положение ВКЛ.
- Переключите зажигание в режим работы якоря пускового двигателя.
- Поверните ключ в положение ПУСК и удерживайте его в этом положении.
- При запуске двигателя обратите внимание на работу катушки зажигания.
- Наблюдайте за искрами на свечах зажигания. Искры должны быть ровными и яркими.
- Убедитесь, что искры прыгают на каждой свече зажигания.
Если при запуске двигателя из катушки зажигания не возникают искры, необходимо проверить подключение проводов, а также состояние катушки. В случае неисправности катушки зажигания, рекомендуется обратиться к квалифицированному автослесарю для диагностики и замены неисправной детали.
