При замене оптики на автомобилях, оснащённых линзовыми элементами освещения, важно учитывать особенности электросхемы и правильную схему подключения. Вариации проводных соединений могут варьироваться в зависимости от конкретной модели, а также типа используемых ламп и драйверов.
Для корректной работы необходимо обеспечить надежное соединение контактов, избегая ошибок в полярности и неправильного монтажа. Обычно в таких системах задействованы провода питания, заземления и управляющие сигналы, которые необходимо распознавать по цветовой маркировке или нумерации контактов.
Конструкция электросхемы часто подразумевает наличие дополнительных элементов, например, реле, стабилизаторов или резисторов, которые служат для защиты компонентов и обеспечения стабильной работы осветительных приборов. Важным моментом выступает изучение схемы конкретной модели, чтобы избежать возможных ошибок в подключении и сохранить работоспособность системы.

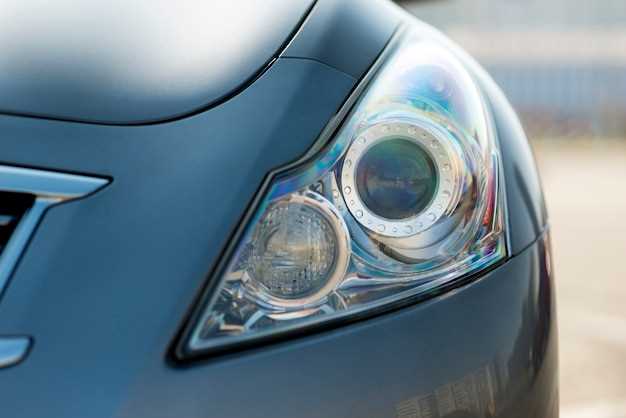

Подключение проводов к фаре
Перед началом подключения нужно подготовить цветовые метки проводов. Обычно провод с белым или синим изоляцией предназначен для питания ближнего света, черный или коричневый – для заземления, а красный или желтый – для подсветки или дальнего освещения. Каждый элемент внедрения требует отдельной схемы подключения, что исключит несогласованность работы.
Для подключения рекомендуется использовать разъемы с фиксацией, чтобы исключить разъединение в процессе эксплуатации. Обработка контактов проводится с помощью контактных гильз или специализированных термоусадочных трубок для защиты от коррозии и механических повреждений.
Если на подготовленной к установке оптике есть встроенные разъемы, убедитесь в их соответствии клеммам автомобиля по цветам и конфигурации. В случае несоответствия используйте переходники или пересмотрите схему подключения для исключения ошибок.
При подсоединении клемм к электросистеме автомобиля важно соблюдать последовательность: сначала заземление, затем питание и второстепенные цепи. Это поможет избежать коротких замыканий и повреждений оборудования.
Обратите внимание на качество изоляции проводов: все соединения следует покрывать термоусадочными трубками или специальными изоляционными лентами, чтобы исключить возможность контакта с металлическими частями кузова автомобиля и возникновения коротких замыканий.
После фиксации проводов рекомендуется проверить работу системы, подав питание через блок предохранителей. Следите за стабильностью свечения, отсутствием мерцаний и ровным освещением, чтобы понять, что все соединения выполнены правильно.

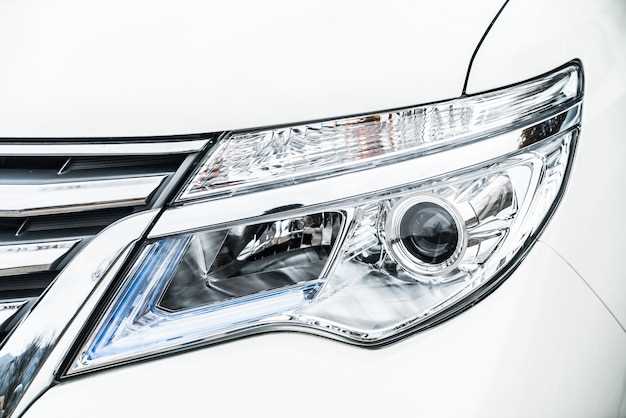

Определение цветовой кодировки проводов
При работе с электрическими соединениями важно точно понимать цветовую кодировку проводов. Это позволяет избежать ошибок и обеспечить правильное подключение. В большинстве случаев используются стандартные цвета, которые имеют определённые значения.
Чёрный провод обычно отвечает за подачу питания. Он может быть использован для подключения к аккумулятору или к источнику постоянного тока. Красный провод часто служит для подключения к положительному полюсу, а синий или зелёный может обозначать заземление.
Жёлтый и белый провода часто используются для передачи сигналов. Жёлтый может обозначать поворотники или другие функции, в то время как белый провод может быть связан с освещением или сигнализацией. Важно помнить, что в разных моделях могут быть небольшие отличия в цветовой кодировке, поэтому всегда стоит сверяться с документацией.
При подключении проводов рекомендуется использовать термоусадочные трубки или изоленту для защиты соединений от короткого замыкания. Также стоит проверить целостность изоляции проводов перед началом работы. Это поможет избежать возможных проблем в будущем.
Для точного определения назначения каждого провода можно использовать мультиметр. Он поможет проверить наличие напряжения и определить, какой провод за что отвечает. Это особенно полезно, если цветовая кодировка не соответствует стандартам или если провода были заменены.

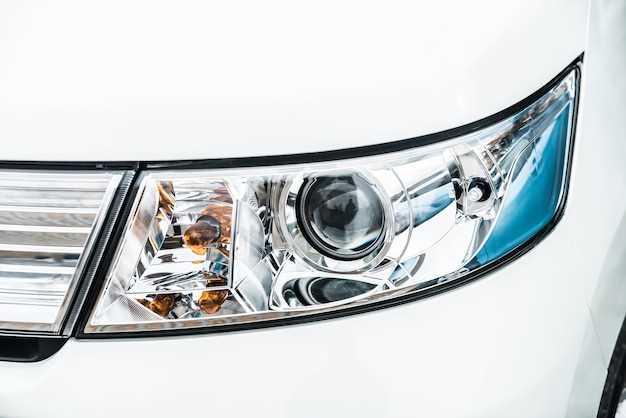

Схема подключения к линзовой фаре
Для правильной установки и подключения системы освещения с использованием линзовых элементов необходимо точно знать сигнальные контакты и последовательность подключения. Обычно в комплект входит сам блок с линзой, разъемы и провода для подключения к электросистеме автомобиля.
Основные контакты разъема включают:
- Питание высокого напряжения (обычно красный или желтый провод) – подается на лампу накаливания или светодиодный модуль для ближнего и дальнего света.
- Заземление (черный или зеленый провод) – подключается к кузову или к штатной массе автомобиля.
- Питание для подсветки (обычно синий или белый провод) – отвечает за подсветку корпуса или дневных ходовых огней.
- Реле или управление мотора линзы (если есть моторизированная регулировка) – подключается к управляющему сигналу с блока управления или к отдельному реле.
Для подключения необходимо соблюдать правильную последовательность:
- Заземлите корпус системы к надежной точке на кузове, избегая корродированных или слабых контактов.
- Подключите цепь управления мотором регулировки (если предусмотрена автоматическая регулировка) к соответствующему управляющему реле или блоку управления.
- Подсоедините провода подсветки к цепи, которая активируется при включении внешнего освещения или в дневное время.
При монтаже рекомендуется использовать предохранители на линиях питания, чтобы защитить элементы системы от короткого замыкания и перенапряжения. Также важно проверить правильность изоляции всех соединений, чтобы исключить возможность коротких замыканий и обеспечить надежность работы системы в длительной эксплуатации.
Проверка целостности проводов
Для обеспечения надежной работы электрической системы необходимо регулярно проверять состояние проводов. Начните с визуального осмотра: ищите повреждения, трещины или обнаженные участки. Обратите внимание на места соединений, где изоляция может быть повреждена.
Используйте мультиметр для проверки целостности проводов. Установите прибор в режим измерения сопротивления. Подключите щупы к обоим концам провода. Нормальное значение сопротивления должно быть близким к нулю. Если показания значительно выше, это указывает на наличие повреждений.
Также проверьте соединения на коррозию. Окисление может привести к плохому контакту и, как следствие, к сбоям в работе системы. Если обнаружите коррозию, очистите контакты с помощью специального средства или мелкой наждачной бумаги.
Не забывайте о температурных изменениях. При высоких температурах изоляция может терять свои свойства, что увеличивает риск короткого замыкания. Регулярно проверяйте состояние проводов, особенно в условиях повышенной нагрузки.
При необходимости замените поврежденные участки. Используйте провода с аналогичными характеристиками, чтобы избежать проблем с совместимостью. Убедитесь, что все соединения надежны и защищены от внешних воздействий.
Использование мультиметра для диагностики
Для проверки электрической цепи освещения автомобиля необходимо настроить мультиметр на измерение постоянного напряжения (обычно диапазон 20 В). Перед началом измерений отключите разъемы ламп и аккуратно подсоедините щупы к контактам питания. Черный щуп нужно подключить к минусовой клемме, а красный – к проверяемому контакту.
Для проверки исправности сигнальных проводов используйте мультиметр в режиме прозвонки или сопротивления. Поставьте прибор на диапазон 200 Ом. Контакты цепи должны показывать очень низкое сопротивление, близкое к нулю. Значение выше 1 Ом говорит о наличии обрыва или плохого контакта. При этом важно убедиться, что лампа отключена, чтобы избежать ложных срабатываний.
Если лампа не загорается при подаче питания, проверьте сопротивление лампового элемента, отключив его от цепи. В режиме измерения сопротивления мультиметр должен показывать очень низкое значение, если лампа исправна. Значение выше нескольких Ом указывает на перегорание элемента.
Для определения исправности блока управления освещением или реле используйте мультиметр в режиме измерения сопротивления. Проверяйте его контакты в выключенном состоянии цепи. Обрыв или короткое замыкание внутри компонента выявляются по отсутствию сопротивления или очень низкому значению соответственно.
Обратите внимание на качество контактов при подключении щупов. Не допускайте их скольжения или плохого контакта, чтобы избежать искажения результатов. Перед измерением убедитесь, что цепь отключена от питания, чтобы исключить риск повреждения прибора или получения ложных показаний.
Настройка и регулировка фар
Правильная настройка освещения автомобиля обеспечивает безопасность на дороге. Для начала необходимо установить автомобиль на ровной поверхности, желательно на расстоянии 7-10 метров от стены или другого вертикального объекта.
Следующий шаг – подготовка к регулировке. Убедитесь, что давление в шинах соответствует норме, а также что в автомобиле нет лишнего груза. Это важно для точности настройки.
Используйте уровень для проверки горизонтального положения. Затем включите ближний свет и отметьте на стене центр светового пятна. Это поможет определить, насколько правильно установлены источники света.
Регулировка осуществляется с помощью специальных винтов, расположенных на корпусе. Обычно один винт отвечает за вертикальную, а другой – за горизонтальную настройку. Поворачивайте их медленно, наблюдая за изменениями в световом потоке.
Для ближнего света рекомендуется, чтобы верхняя граница светового пятна находилась на уровне 10 см ниже отметки центра. Это обеспечит оптимальное освещение дороги без ослепления встречных водителей.
После завершения регулировки проверьте работу дальнего света. Он должен освещать дорогу на расстоянии не менее 100 метров. Если это не так, повторите процесс настройки.
Регулярная проверка и корректировка освещения помогут избежать неприятных ситуаций на дороге и обеспечат комфортное вождение в темное время суток.
Процесс регулировки угла наклона
Перед началом настройки убедитесь, что автомобиль стоит на ровной поверхности, а груз внутри отсутствует, чтобы обеспечить точность. Для ориентира возьмите стену или специально подготовленную стендированную поверхность, расположенную на расстоянии 10-15 метров от автомобиля.
Откройте капот и найдите механизм регулировки. В большинстве моделей он представлен в виде болтов или винтов, расположенных на задней части корпуса светового прибора. Обычно требуется отвертка или ключ на 10 мм.
| Тип регулировочного элемента | Рекомендуемый инструмент | Рекомендуемый момент затяжки |
|---|---|---|
| Вертикальный болт (наклон вверх-вниз) | Крестовая отвертка или ключ | 3-5 Нм |
| Горизонтальный болт (сдвиг влево-вправо) | Ключ на 10 мм | 4-6 Нм |
Для начала убедитесь, что светильное устройство установлено правильно и закреплено надежно. После этого поверните регулирующие болты поочередно, аккуратно увеличивая или уменьшая наклон в требуемую сторону.
Правильная настройка предполагает, что световой пятно находится чуть ниже линии горизонта при положении автомобиля на ровной поверхности, а при взгляде с расстояния 10 метров центрся круг прохождения света должен находиться примерно на 0,5-1 метр ниже уровня светового прибора.
Проверьте положение, осветив стену или экран на расстоянии указанного в инструкции расстояния. Используйте уровень или отвес, чтобы удостовериться в правильности позиционирования источника света. После завершения регулировки зафиксируйте болты в исходных положениях, чтобы избежать смещения.

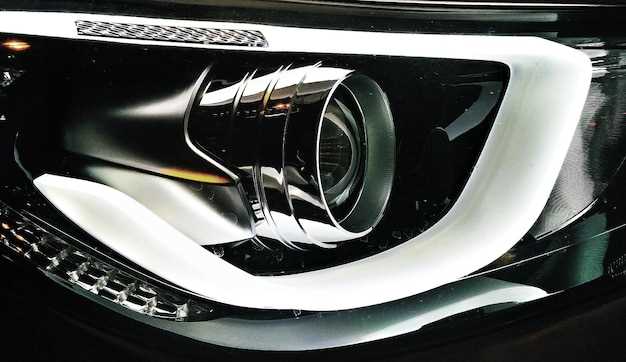

Проверка светового потока
Для оценки качества освещения необходимо измерить световой поток. Это можно сделать с помощью люксметра, который позволяет определить уровень освещенности на определенном расстоянии от источника света.
Рекомендуется проводить измерения в темное время суток для исключения влияния внешних источников света. Установите автомобиль на ровной поверхности, а затем выполните следующие шаги:
- Подготовьте люксметр и установите его на уровне фар.
- Включите освещение и зафиксируйте показания на расстоянии 1 метра от источника света.
- Запишите результаты для дальнейшего анализа.
Сравните полученные данные с заводскими характеристиками. Если значения значительно ниже, это может указывать на необходимость замены ламп или проверки электрической схемы.
Также стоит обратить внимание на распределение света. Для этого можно использовать стену или экран, чтобы визуально оценить, как свет распределяется по поверхности. Идеально, если световой поток равномерно освещает дорогу без резких теней и слепящих участков.
Регулярная проверка светового потока поможет поддерживать безопасность на дороге и улучшить видимость в темное время суток.
Советы по улучшению освещения
Для достижения качественного освещения на дороге важно учитывать несколько факторов. Прежде всего, стоит обратить внимание на тип используемых ламп. Светодиоды обеспечивают яркость и долговечность, что делает их отличным выбором для замены стандартных источников света.
Регулярная проверка и чистка стекол осветительных приборов также играет значительную роль. Загрязнения и повреждения могут существенно снизить светопропускную способность. Используйте специальные средства для очистки, чтобы избежать царапин.
Настройка угла наклона источников света поможет избежать ослепления встречных водителей и улучшит видимость на дороге. Проверьте, чтобы свет был направлен на дорогу, а не в небо или в глаза других участников движения.
Обратите внимание на проводку и соединения. Плохие контакты могут привести к снижению яркости. Регулярно проверяйте состояние проводов и заменяйте поврежденные элементы.
Использование отражателей может значительно повысить эффективность освещения. Они помогают направить свет в нужном направлении, увеличивая видимость в темное время суток.
| Рекомендация | Описание |
|---|---|
| Замена ламп | Используйте светодиоды для большей яркости и долговечности. |
| Чистка стекол | Регулярно очищайте стекла от грязи и повреждений. |
| Настройка угла | Проверьте правильный угол наклона для оптимальной видимости. |
| Проверка проводки | Следите за состоянием проводов и соединений. |
| Использование отражателей | Установите отражатели для улучшения направления света. |
Замена ламп и их влияние на яркость
Яркость освещения автомобиля напрямую зависит от типа используемых источников света. При замене ламп важно учитывать их характеристики, такие как мощность, цветовая температура и световой поток.
Существует несколько типов ламп, которые можно использовать:
- Галогенные лампы: Обеспечивают яркий свет и имеют хорошую цветопередачу. Однако их срок службы меньше по сравнению с другими типами.
- Ксеноновые лампы: Обладают высокой яркостью и долговечностью. Они создают яркий белый свет, что улучшает видимость в темное время суток.
- Светодиоды (LED): Энергоэффективные и долговечные. Они обеспечивают яркий свет и могут иметь различные цветовые температуры, что позволяет выбрать оптимальный вариант для конкретных условий.
При выборе ламп стоит обратить внимание на следующие параметры:
- Световой поток: Измеряется в люменах. Чем выше значение, тем ярче свет.
- Цветовая температура: Измеряется в кельвинах. Лампы с температурой около 4000K обеспечивают белый свет, близкий к дневному.
- Мощность: Важно, чтобы мощность ламп соответствовала требованиям автомобиля, чтобы избежать перегрева и повреждения электрической системы.
Замена ламп может значительно улучшить видимость на дороге, особенно в условиях плохой освещенности. Рекомендуется периодически проверять состояние источников света и заменять их при первых признаках ухудшения яркости.
