Модель B3 от Volkswagen, выпущенная в конце 1980-х, привнесла в мир автомобилестроения множество инновационных решений. Одним из ключевых аспектов, определяющих управляемость и комфорт, является система, отвечающая за амортизацию и поддержку передней части автомобиля. Эта система сочетает в себе элементы, которые обеспечивают стабильность на дороге и минимизируют вибрации.
В конструкции данной модели используется независимая схема, которая позволяет каждому колесу двигаться независимо от других. Это обеспечивает лучшую сцепляемость с дорогой, особенно на неровных участках. Важным элементом является наличие поперечных рычагов, которые играют значительную роль в управлении углом наклона колес, что, в свою очередь, влияет на поведение автомобиля в поворотах.
Для поддержания оптимальной работы системы рекомендуется регулярно проверять состояние амортизаторов и пружин. Износ этих компонентов может привести к ухудшению управляемости и комфорта. Также стоит обратить внимание на состояние сайлентблоков, которые отвечают за демпфирование вибраций и шумов. Замена изношенных деталей на качественные аналоги поможет продлить срок службы всей системы и улучшить характеристики автомобиля.
Устройство передней подвески Passat B3
Модель B3 от Volkswagen оснащена независимой системой, которая обеспечивает стабильность и комфорт при движении. Основные компоненты включают стойки, пружины и рычаги, которые работают в тандеме для оптимизации управления автомобилем.
Стойки McPherson являются ключевым элементом конструкции. Они обеспечивают необходимую жесткость и позволяют эффективно гасить колебания. Пружины, в свою очередь, отвечают за амортизацию, смягчая удары от неровностей дороги.
Рычаги, соединяющие колесо с кузовом, играют важную роль в поддержании правильного угла наклона колес. Это влияет на сцепление с дорогой и управляемость. Регулировка углов установки колес может значительно улучшить характеристики автомобиля.
| Компонент | Функция |
|---|---|
| Стойки McPherson | Обеспечивают жесткость и гашение колебаний |
| Пружины | Смягчают удары от неровностей |
| Рычаги | Поддерживают угол наклона колес |
Регулярная проверка состояния этих элементов поможет избежать серьезных проблем. Износ амортизаторов или пружин может привести к ухудшению управляемости и увеличению тормозного пути. Рекомендуется проводить диагностику каждые 20-30 тысяч километров пробега.
При замене компонентов стоит использовать оригинальные запчасти или качественные аналоги, чтобы сохранить характеристики автомобиля. Установка несертифицированных деталей может негативно сказаться на безопасности и комфорте вождения.
Основные компоненты передней подвески Passat B3
Ключевыми элементами конструкции передней части системы контроля за положением колес служат стойки амортизаторов, соединённые с дисками на помощью шаровых и рулевых тяг. Их наличие обеспечивает стабилизацию положения колес при движении по неровным поверхностям и управляемость автомобиля.
Важной деталью является пружина, которая поддерживает массу кузова и обеспечивает возврат элементов в исходную позицию после сжатия. Жёсткость и размер этого элемента подбираются исходя из характеристик модели и условий эксплуатации.
Узел крепления амортизатора к кузову представлен стойковым креплением, которое включает подушки и салазки для снижения вибраций и шума. Их износ приводит к ухудшению управляемости и необходимости замены.
Опорные подшипники шаровых опор передних управляемых тяг обеспечивают вращательное движение шаровых соединений, способствуя плавности рулевого управления и уменьшению износа других элементов.
Рычаги и стойки стабилизатора связаны поперечной поперечиной, которая уменьшает крены кузова при маневрах. Тяги стабилизатора передают усилия от амортизаторов к кузову, усиливая устойчивость автомобиля на поворотах.
Весь состав элементов требует аккуратной регулировки и своевременного обслуживания для поддержания нормальной управляемости и безопасности движения.
Стойки и амортизаторы: типы и их роль
Разновидности амортизаторов можно разделить на гидравлические и пневматические. Гидравлические устройства используют масло, которое проходит через клапаны, регулирующие скорость сжатия и отбой. Они обеспечивают плавность хода и устойчивость при торможении и маневрах. Пневматические амортизаторы используют сжатый воздух или газ, что позволяет более точно регулировать жесткость и высоту дорожного просвета, особенно у моделей с адаптивными системами.
Стойки обычно представляют собой сборные узлы, включающие амортизатор и стойку в едином корпусе. В конструкциях с классическими стойками используют стойки типа MacPherson, которые сочетают амортизатор и пружину в одном блоке. Они позволяют снизить массу и упростить монтаж, однако требуют регулярной замены в случае износа.
Для повышения управляемости и комфорта применяются стойки с регулируемыми характеристиками. В таких системах возможна настройка жесткости и высоты кузова, что особенно актуально для автомобилей с активным режимом езды или спортивных модификаций.
Ключевые параметры, влияющие на выбор компонентов:
- Жесткость и демпфирование: определяет степень поглощения вибраций и устойчивость на неровностях.
- Длина и ход: влияют на клиренс и способность амортизатора работать при больших дорожных неровностях.
- Материалы корпуса и внутренние элементы: обеспечивают долговечность и сопротивление коррозии.
Рекомендуется использовать оригинальные или сертифицированные аналоги при замене, чтобы сохранить баланс характеристик и обеспечить долговечную работу системы. Регулярная проверка состояния амортизаторов и стойк помогает своевременно выявить утечки или износ, что напрямую влияет на безопасность управления и износ шин.
Процесс изготовления и особенности рычагов
Производство рычагов начинается с выбора исходных материалов, обычно это высокопрочная сталь или алюминиевый сплав, обладающие необходимой прочностью и стойкостью к коррозии. Заготовки подвергаются предварительной механической обработке – резке и штамповке – для получения базовой формы детали.
На следующем этапе выполняется горячая или холодная штамповка, что позволяет добиться точных размеров и повышенной плотности металла. Особое внимание уделяется формированию крепежных отверстий и мест для соединений, поскольку эти зоны подвергаются значительным нагрузкам.
После механической обработки поверхность рычагов шлифуется и проходит через цикл термической обработки – закалку и отпуск – для увеличения жесткости и сопротивляемости усталостным повреждениям. Важной особенностью является контроль кристаллической структуры металла, что обеспечивает долговечность конструкции.
Следующий этап включает обработку поверхности: нанесение антикоррозийных покрытий, цинкование или оксидирование. Эти меры препятствуют разрушению металла под воздействием влаги и дорожных реагентов.
Качество изготовления проверяется с помощью неразрушающего контроля – ультразвукового тестирования или магнитного контроля – для выявления внутренних дефектов и трещин.
Особенность современных рычагов – использование композитных вставок или ребер жесткости внутри конструкции, что повышает сопротивляемость деформациям и снижает вес детали без потери прочностных характеристик.
При сборке рычагов важно обеспечить точность соединений и правильную геометрию. Неправильная установка или деформация во время обработки могут привести к неравномерному износу элементов подвески и снижению управляемости автомобиля.
Распределительные и стабилизирующие поперечные трубки
Поперечные трубки в системе подвески служат основным звеном для балансировки и предотвращения кренов кузова. Они создают жесткую связку между колесными шинами, уменьшая влияние боковых сил при маневрах и ускорениях.
Материалы изготовления обычно включают высокопрочные сплавы или полиуретан, обеспечивающие долговечность и устойчивость к нагрузкам. Конструкция трубок предусматривает использование усиленных участков в местах крепления, что минимизирует риск деформаций под действием нагрузок.
Замена или регулировка таких элементов требует точного соблюдения технических рекомендаций. При демонтаже важно проверять степени износа крепежных элементов, наличие трещин и признаков коррозии. Наиболее уязвимыми считаются соединения в местах крепления к рулевым. механизмам и корпусам амортизаторов.
Оптимальные параметры поперечных трубок обеспечивают стабильность направления и минимизацию крена автомобиля при быстрых поворотах. Для повышения эффективности используют усиленные версии с более высокой прочностью, особенно на моделях с исправленной геометрией ходовой части.
Регулярный осмотр и своевременная замена позволяют сохранить управляемость без ухудшения комфорта. При обнаружении расхождений в геометрии рекомендуется одновременная замена обеих трубок, чтобы избежать дисбаланса нагрузок и скорейшего износа остальных компонентов.
Подшипники и их влияние на плавность хода
Качество работы элементов вращения в системе колес напрямую влияет на ощущение плавности движения автомобиля. Изношенные или неправильно установленные подшипники вызывают увеличение сопротивления вращению, что ведет к вибрациям и шумам при движении.
Современные подшипники, используемые в узлах ступиц, должны обладать высокой точностью изготовления и устойчивостью к нагрузкам. Низкое качество или повреждение внутреннего кольца или шариков приводит к увеличению люфта и снижению стабильности колесного узла.
Обнаружение неисправностей подшипников производится по характерным признакам: повышенному нагреву, шуму при вращении и вибрациям при движении. Регулярная проверка и своевременная замена таких элементов позволяют избежать ускоренного износа других компонентов подвески и колесных узлов.
Использование оригинальных или сертифицированных аналогов обеспечивает необходимый уровень износостойкости и минимизирует влияние на управляемость автомобиля. Некачественные изделия могут стать причиной неравномерного износа шин и ухудшения сцепных свойств дорожного покрытия.
Рекомендуется проверять состояние подшипников каждые 60 тысяч километров пробега или при обнаружении первых признаков неисправности. Правильная установка и применение смазки позволяют уменьшить трение и увеличить срок службы элементов.
Типы соединений и крепежных элементов
Крепежные детали в конструкции подвески включают в себя винты, гайки, болты, штифты и анкеры, каждый из которых имеет свои особенности применения и параметры надежности. В большинстве случаев используются высокопрочные болты из нержавеющей стали или легированные сплавы, способные выдерживать динамические нагрузки и высокие температуры.
Винты часто применяют для соединения рычагов с опорными узлами, при этом выбирая модели с резьбой М8 или М10, обладающие классами прочности от 8.8 до 10.9. Гайки, фиксирующие эти болты, должны иметь подобные параметры, при этом предпочтение отдается гаечным ключам с внутренним шестигранником или камерным профилем, позволяющим обеспечить равномерное затягивание.
Для крепления амортизаторов используют специальные зажимы и ступичные болты, зачастую требующие обработки резьбы для предотвращения самосрезания. Дополнительные соединительные элементы включают шплинты, крепящиеся к осевым частям, чтобы исключить самопроизвольное откручивание.
В качестве анкерных устройств применяют пластиковые или металлические дюбели, которые обеспечивают надежное крепление в конструкциях из кострукционных материалов. Их выбор зависит от типа основания, нагрузки и долговечности требуется подобрать элементы с соответствующими характеристиками по устойчивости к влажности и коррозии.
Большое значение имеет применение шайб – плоских и пружинных – для равномерного распределения нагрузки и предотвращения повреждения поверхности соединительных элементов. Забитые или перекрученные шайбы снижают эффективность фиксирования, поэтому рекомендуется использовать оригинальные или сертифицированные комплектующие.
Практические аспекты обслуживания и ремонта передней подвески
Регулярная проверка амортизаторов включает визуальный осмотр и проверку на утечки масла. Необходимо обращать внимание на появление грязи, масляных пятен или повреждений. При выявлении подобных дефектов замену элементов следует проводить сразу, чтобы избежать дальнейших повреждений.
Своевременная замена шаровых опор помогает сохранить управляемость и безопасность. При износе появляется люфт в управлении, шумы при поворотах или вибрации. Для диагностики достаточно зафиксировать свободный ход и проверить наличие люфта, приложив боковое давление к рычагу.
Настройка положения стойки влияет на стабильность авто и износ элементов. В процессе ремонта рекомендуется проверить степень затяжки крепежных болтов и их соответствие заводским параметрам. Использование динамометрического ключа предотвращает повреждения креплений и обеспечивает надежность соединений.
Амортизаторы и пружины требуют периодической замены при наличии повреждений или потере упругости. Замену рекомендуется проводить комплектом, чтобы обеспечить равномерность реакции системы. Перед установкой нужно проверить целостность крепежных элементов и состояние штатных резиновых подушек.
Обработка ступичных узлов включает очистку и смазку. Также важно контролировать износ тормозных дисков и колодок. При наличии неисправностей следует заменить изношенные детали, что поможет предотвратить сбои в системе и увеличить ресурс всей подвесочной системы.
Диагностика и устранение шума в районе соединений требует проверки наличия коррозии, состояния втулок и резинометаллических элементов. Использование специальных съёмников помогает аккуратно заменить изношенные компоненты без повреждений. При необходимости – повторная стабилизация углов установки.
Диагностика износа амортизаторов и стойек
Износ амортизаторов и стоек может значительно повлиять на управляемость автомобиля и комфорт при движении. Для диагностики состояния этих компонентов следует обратить внимание на несколько ключевых аспектов.
Визуальный осмотр является первым шагом. Проверьте наличие утечек жидкости. Если на поверхности амортизатора видны следы масла, это указывает на повреждение сальников. Также осмотрите стойки на предмет коррозии и механических повреждений.
Проверка на пробой выполняется при помощи простого теста. Нажмите на угол автомобиля, чтобы сжать подвеску, затем отпустите. Если автомобиль не вернется в исходное положение или сделает несколько колебаний, это сигнализирует о необходимости замены амортизаторов.
Тест на шумы также важен. При движении по неровной дороге прислушивайтесь к посторонним звукам, таким как стуки или скрипы. Эти звуки могут указывать на износ или повреждение амортизаторов и стоек.
Проверка на неровности включает в себя оценку поведения автомобиля на дороге. Если машина ‘плавает’ или теряет сцепление с дорогой, это может быть следствием изношенных амортизаторов. Обратите внимание на устойчивость при поворотах и торможении.
Измерение высоты кузова также может дать полезную информацию. Сравните высоту автомобиля с заводскими параметрами. Если одна сторона ниже другой, это может указывать на проблемы с амортизаторами или стойками.
Регулярная диагностика и своевременная замена изношенных компонентов помогут сохранить безопасность и комфорт при эксплуатации автомобиля. Не пренебрегайте этими простыми, но важными проверками.

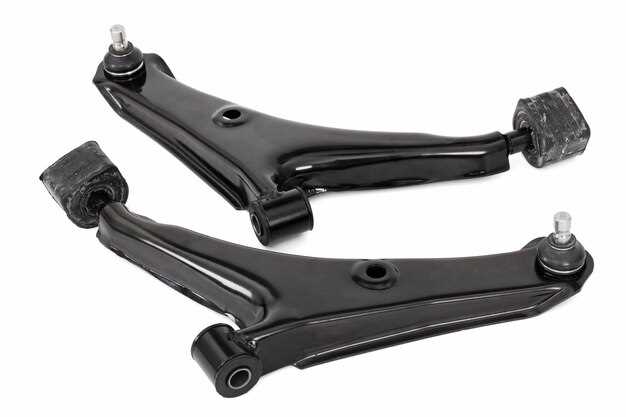

Замена шаровых опор: пошаговая инструкция
Для замены шаровых опор потребуется стандартный набор инструментов: ключи, домкрат, подставки и съемник. Начните с подготовки автомобиля. Убедитесь, что он стоит на ровной поверхности, и зафиксируйте его с помощью стояночного тормоза.
Поднимите переднюю часть автомобиля с помощью домкрата и установите подставки для безопасности. Снимите колесо, чтобы получить доступ к компонентам подвески.
Осмотрите шаровые опоры на наличие повреждений или износа. Если требуется замена, открутите гайку, крепящую шаровую опору к рычагу. Используйте съемник, чтобы аккуратно отделить шаровую опору от рычага. Будьте осторожны, чтобы не повредить другие элементы.
После этого открутите шаровую опору от ступицы. Установите новую деталь на место старой, следуя обратной последовательности. Убедитесь, что все крепежные элементы затянуты до необходимого момента.
После установки шаровых опор проверьте их на наличие люфта. Убедитесь, что все детали установлены правильно и надежно. Установите колесо обратно и опустите автомобиль на землю.
Завершите процесс, проверив уровень жидкости в системе и сделав тест-драйв для оценки работы новой детали. Регулярно проверяйте состояние шаровых опор для предотвращения преждевременного износа.
Регулировка углов установки колес
Для правильной настройки углов установки колес необходимо использовать специализированное оборудование, которое позволяет точно измерить параметры схождения, развала и кастора. Перед началом процедуры проверяют наличие износа элементов подвески и рулевого управления, а также состояние шин.
Настройка развала осуществляется с помощью регулировочных болтов на рычагах и сайлентблоках. Значения должны соответствовать заводским рекомендациям, обычно в пределах от -0,5° до +0,5°. Неправильный угол приводит к неравномерному износу шин и ухудшению управляемости.
Схождение регулируется перемещением колесных опор относительно оси транспортного средства. Величина обычно составляет от -0,2° до +0,2°. Несовпадение значений вызывает неравномерный износ протектора и ухудшение стабильности на дороге.
Кастор влияет на самовосстановление руля после поворота. Его значение определяется углом наклона оси рулевого вала и регулируется зажимами или перемещением верхней части стойки. Стандартный показатель – около 3°–4° в сторону увеличения этого угла.
Перед началом регулировки рекомендуется зафиксировать рулевое колесо в нейтральном положении и обеспечить равномерное давление в шинах. После настройки необходимо провести дорожные испытания и повторно проверить параметры, чтобы исключить погрешности.
Особенности подтяжки и контроля крепежных элементов
Для обеспечения надежной фиксации компоненты системы управления положением навески требуют соблюдения точных значений момента затяжки. Обычно для болтов и гаек предпроставляют момент в диапазоне 60-80 Н·м, что позволяет избежать ослабления соединений при эксплуатации.
Использование динамометрического ключа повышает точность процедуры. Перед началом затяжки рекомендуется очистить резьбовые поверхности от нагара и грязи, а также обработать их противокоррозийным составом для уменьшения риска заедания в будущем.
| Элемент | Рекомендуемый момент затяжки, Н·м | Особенности контроля |
|---|---|---|
| Крепежные болты рычагов | 70-80 | Контроль в двух этапах: сначала с небольшим усилием, затем финальная затяжка с заданным моментом |
| Усы стабилизатора | 35-45 | Провести проверку после первых 500 км пробега; избегать чрезмерной затяжки для предотвращения деформации |
| Крепления амортизатора | 80-100 | Обратить внимание на равномерность затяжки, чтобы избежать перекоса элемента |
Обязательное условие – повторная проверка натяжения после первых 100-200 км эксплуатации. В случае обнаружения ослабленных соединений – повторите процедуру, не допускайте превышения заданного момента, чтобы не повредить резьбовые соединения или резиновые втулки.
Рекомендуется использовать смазку на резьбах с целью облегчения будущего обслуживания и уменьшения риска заедания. Соблюдение последовательности затяжки элементов по кросс-порядку способствует равномерному распределению нагрузки и предотвращает деформацию деталей.
