Конструкция охлаждающей механики включает в себя радиатор, насос циркуляции жидкости и термостат, координирующие поддержание оптимальных температурных режимов двигателя. Для стабильной работы важных элементов, таких как вентилятор и датчики, применяются современные решения по теплообмену и управлению. В ходе эксплуатации важно регулярно проверять уровень и состояние антифриза, а также очищать радиатор от загрязнений, препятствующих теплоотдаче. Перебои в работе системы часто связаны с утечками в шлангах или засорением радиатора, что может привести к перегреву и существенным повреждениям на двигателе.
Корректное функционирование механики’ обеспечивает надежную защиту от перегрева. Важным аспектом считается своевременная замена охлаждающей жидкости, которая не только снижает риск коррозии, но и обеспечивает эффективность теплообмена. Современные двухконтурные системы предусматривают автоматическую регулировку давления, что снижает вероятность взрыва радиатора или расширительного бачка. При обнаружении устойчивых признаков перегрева важно проверить работу вентилятора и датчиков температуры, а также убедиться в исправности термостата, поскольку именно он регулирует поток жидкости и стабилизирует температурные показатели.
Температурный режим двигателя напрямую зависит от регулярности обслуживания и качества компонентов охлаждения. Использование оригинальных запчастей и правильная заливка антифриза – гарантия долговечности механической части и комфортной эксплуатации автомобиля. Современные конструкции охлаждения рассчитаны на работу в широком диапазоне условий, однако при эксплуатации в условиях интенсивных циклов разогрева-остановки рекомендуется чаще проводить диагностику и профилактику системы, чтобы снизить риск возникновения проблем, связанных с засорением или износом ключевых элементов.
Устройство системы охлаждения двигателя Лифан Х60
Основной элемент системы – радиатор, выполненный из алюминия или алюминиево-латунного сплава, обеспечивает рассеивание тепла за счет циркуляции охлаждающей жидкости. Внутри радиатора расположены тонкие пластинки, увеличивающие площадь теплообмена, что позволяет эффективно снижать температуру масла и воды.
Циркуляционный насос, приводимый в движение электродвигателем, создает постоянное движение охлаждающей жидкости по контуру. Его конструкция предусматривает наличие корпуса, рабочего вала и крыльчатки, обеспечивающей необходимую мощность потока.
Расширительный бачок служит для компенсации изменений объема жидкости при нагреве. Внутри устанавливается клапан давления, предотвращающий избыточное давление в системе, а также датчик уровня, контролирующий наличие жидкости.
Термостат регулирует поток жидкости, открываясь при достижении заданной температуры. Это позволяет поддерживать оптимальный режим работы двигателя и предотвращать перегрев или переохлаждение.
Дополнительные компоненты включают шланги из термостойкой резины, соединяющие все элементы системы, а также вентилятор охлаждения, который активируется при необходимости, например, при высокой температуре радиатора или остановке движения.
| Компонент | Функция |
|---|---|
| Радиатор | Отвод тепла от жидкости, охлаждение теплоносителя |
| Насос | Обеспечивает циркуляцию жидкости по контуру |
| Расширительный бачок | Уравновешивание давления и объема жидкости |
| Термостат | Регулирует поток жидкости, поддерживая температуру |
| Шланги | Соединяют элементы системы, транспортируют теплоноситель |
| Вентилятор | Дополнительное охлаждение радиатора при необходимости |
Компоненты системы и их роль в поддержании температуры двигателя
Радиатор служит основным теплоотводящим элементом, передавая тепло жидкости через специальные ребра, увеличивающие площадь контакта с воздухом. Его эффективность зависит от чистоты поверхности и наличия вентилятора, который усиливает поток воздуха при необходимости. Термостат контролирует температуру охлаждающей жидкости, открывая или закрывая канал для циркуляции в зависимости от заданных температурных порогов, что помогает избежать перегрева и переохлаждения мотора.
Насос циркулирует охлаждающую жидкость по системе, создавая постоянное давление, необходимое для равномерного распределения тепла. Его исправная работа важна для предотвращения локальных перегревов. Вентилятор, в свою очередь, активируется при достижении определенной температуры и обеспечивает принудительный поток воздуха через радиатор, что особенно актуально при низких скоростях или стоянке.
Расширительный бачок позволяет компенсировать расширение жидкости при нагреве и поддерживать оптимальный уровень. Он оборудован клапанами для сброса избыточного давления и предотвращения возникновения гидроударов. Важным элементом является термовыключатель, отключающий вентилятор при снижении температуры, что снижает нагрузку на электропитание и уменьшает износ компонентов.
Техническое состояние каждого элемента влияет на тепловой режим двигателя. Регулярная проверка плотности соединений, чистоты радиатора и исправности датчиков помогает сохранить стабильную работу системы охлаждения. В случае неисправностей требуется своевременная диагностика и замена изношенных деталей для предотвращения серьезных повреждений двигателя из-за перегрева.
Роль радиатора и его конструктивные особенности
В функции теплообменника заложена задача компактно и эффективно отдавать тепло жидкости, циркулирующей в системе охлаждения. Конструкция радиатора включает ребристые поверхности, которые значительно увеличивают площадь контакта с окружающей средой, способствуя быстрому рассеянию тепловой энергии.
Основные компоненты включают керамические или алюминиевые пластины, соединённые вертикальными трубками, по которым движется теплоноситель. Поперечное сечение трубок подобрано таким образом, что обеспечивается оптимальный баланс между объемом жидкости и скоростью потока, минимизируя сопротивление и потери давления.
Материалы изготовления требуют теплоотводящих свойств с низким коэффициентом теплопроводности и высокой стойкостью к коррозии. Современные модели используют алюминий или медь, что обеспечивает превосходную теплопередачу и простоту обслуживания. Внешний корпус зачастую покрыт антикоррозийным слоем или лаком, защищающим от внешних воздействий и механических повреждений.
Устройство включает набор вентиляторов, вращающихся вокруг радиатора для повышения конвективного теплообмена при снижении скорости движения автомобиля или в условиях высокой температуры окружающей среды. Некоторое оборудование оснащено встроенными датчиками для автоматической регулировки скорости вентиляторов, что повышает эффективность процесса рассеивает тепло без чрезмерного расхода энергии.
- Тонкие, но прочные ребра, увеличивающие поверхность контакта;
- Вертикальные трубки, способные выдерживать высокое давление при циркуляции жидкости;
- Механизмы крепления, обеспечивающие устойчивое расположение и безопасную фиксацию;
- Встроенные фитинги и соединительные элементы, допускающие легкое подключение и замену;
- Вентиляторы с регулируемой скоростью, управляемые автоматикой для поддержания постоянного температурного режима.
Вентилятор охлаждения: типы и управление
Основные разновидности вентиляторов, устанавливаемых в системе охлаждения, отличаются по конструкции и способам запуска. Электрические модели делятся на постоянные и переменные по скорости вращения. Постоянные вентиляторы работают на одной скорости, что обеспечивает стабильную работу при постоянных условиях. Варианты с регулируемой скоростью используют электромеханические или электронные драйверы, что позволяет адаптировать поток воздуха под текущие температурные показатели.
Механические вентиляторы чаще всего управляются посредством термостата, который замыкает цепь при достижении заданной температуры. Электронное управление предполагает использование датчиков температуры, подключенных к электронному блоку, что дает возможность более точной регулировки скорости вращения. В современных моделях применяется PWM-контроль (широтно-импульсная модуляция), позволяющий снизить энергопотребление и уменьшить шумовые эффекты.
Ключевым аспектом выбора является тип электродвигателя: асинхронные или синхронные. Асинхронные модели отличаются более высокой надежностью и простотой конструкции, что снижает риск поломок. Синхронные моторы обеспечивают более точное управление скоростью и могут быть интегрированы в системы с автоматическим регулированием.
Для повышения энергоэффективности применяются вентиляторы с управлением по температурным датчикам, которые включаются только при необходимости, что сокращает износ механизма и уменьшает потребление электроэнергии. В некоторых случаях используют вентиляторы с двумя скоростями, переключающимися вручную или автоматически, в зависимости от нагрузки и температуры охлаждающей жидкости.
Рекомендуется выбирать модели с возможностью точной настройки режимов работы, а также учитывать совместимость с электронными системами автомобиля. Современные вентиляторы с электронным управлением обеспечивают стабильную работу и позволяют избегать перегрева, что способствует долговечности всего механизма.
Насос циркуляции охлаждающей жидкости: принцип работы и ремонт
Циркуляционный насос играет ключевую роль в поддержании оптимальной температуры в системе. Он обеспечивает движение охлаждающей жидкости, что позволяет равномерно распределять тепло и предотвращать перегрев. Принцип работы устройства основан на создании разности давления, что способствует перемещению жидкости от радиатора к блоку цилиндров и обратно.
Основные компоненты насоса включают корпус, ротор и уплотнительные элементы. Ротор, вращаясь, создает центробежную силу, которая заставляет жидкость двигаться. Уплотнения предотвращают утечки и обеспечивают герметичность. Важно следить за состоянием этих элементов, так как их износ может привести к снижению производительности.
При возникновении проблем с насосом, таких как шум, вибрации или утечки, необходимо провести диагностику. Первым шагом является проверка уровня жидкости и состояния шлангов. Если уровень низкий, это может указывать на утечку. Визуальный осмотр на наличие трещин или повреждений
Термостаты: выбор и регулировка для оптимальной работы
При выборе термостата необходимо учитывать несколько ключевых факторов. Во-первых, это температура открытия термостата, которая должна соответствовать рекомендациям производителя автомобиля. Обычно эта температура находится в диапазоне от 80 до 90 градусов Цельсия.
Во-вторых, необходимо учитывать тип термостата. Существуют два основных типа: термостаты с фиксированной температурой открытия и термостаты с регулируемой температурой открытия. Первый тип подходит для большинства автомобилей, второй тип рекомендуется для автомобилей, эксплуатируемых в условиях экстремальных температур.
При регулировке термостата необходимо следить за тем, чтобы он открывался при достижении заданной температуры. Для этого можно использовать специальный инструмент — термостатный ключ. Также необходимо проверять термостат на предмет утечек и повреждений.
Регулярная проверка и регулировка термостата позволит поддерживать оптимальную температуру в моторном отсеке, что положительно скажется на работе силового агрегата и снизит риск его перегрева.
Кроме того, правильный выбор и настройка термостата могут помочь снизить расход топлива и уменьшить выброс вредных веществ в атмосферу.
Уровень и качество охлаждающей жидкости: как выбрать и проверить
Правильный уровень и качество жидкости для терморегуляции играют ключевую роль в поддержании оптимальной работы автомобиля. Неправильный выбор или недостаток этой жидкости может привести к перегреву и серьезным повреждениям. Рекомендуется регулярно проверять уровень и состояние жидкости.
Для проверки уровня жидкости необходимо открыть капот и найти резервуар. Уровень должен находиться между отметками «MIN» и «MAX». Если он ниже минимального уровня, добавьте необходимое количество жидкости. Используйте только ту, которая рекомендована производителем.
Качество жидкости можно оценить по нескольким параметрам:
| Параметр | Описание |
|---|---|
| Цвет | Здоровая жидкость обычно имеет яркий цвет (зеленый, красный, синий). Потемнение или помутнение указывает на необходимость замены. |
| Запах | Неприятный запах может свидетельствовать о перегреве или загрязнении. |
| Консистенция | Жидкость должна быть однородной. Наличие осадка или частиц говорит о необходимости замены. |
При выборе жидкости учитывайте климатические условия. В регионах с низкими температурами лучше использовать антифриз, который предотвращает замерзание. Важно также следить за сроком годности жидкости, так как со временем ее свойства ухудшаются.
Регулярная замена жидкости, согласно рекомендациям производителя, поможет избежать проблем и продлить срок службы автомобиля. Не забывайте о необходимости проверки системы на наличие утечек, так как это может негативно сказаться на уровне жидкости.
Обслуживание и диагностика системы охлаждения для предотвращения поломок
Регулярное обслуживание охлаждающего механизма позволяет избежать серьезных неисправностей. Важно проверять уровень жидкости, так как недостаток антифриза может привести к перегреву. Рекомендуется контролировать уровень каждые 1-2 месяца, особенно перед длительными поездками.
Следует обращать внимание на состояние шлангов и соединений. Трещины или утечки могут вызвать потерю жидкости, что негативно скажется на работе. При обнаружении повреждений необходимо заменить детали, чтобы избежать дальнейших проблем.
Проверка термостата также играет значительную роль. Он отвечает за поддержание оптимальной температуры. Если механизм заедает, это может привести к перегреву. Рекомендуется тестировать термостат каждые 30 000 километров пробега.
Необходимо следить за состоянием радиатора. Загрязнения и отложения могут препятствовать нормальному теплообмену. Регулярная промывка радиатора поможет поддерживать его в рабочем состоянии. Рекомендуется проводить эту процедуру не реже одного раза в год.
Также стоит обратить внимание на насос, который отвечает за циркуляцию жидкости. Если он начинает издавать посторонние звуки или наблюдаются утечки, это может указывать на его неисправность. Замена насоса должна производиться при первых признаках проблем.
Периодическая диагностика системы охлаждения с использованием специализированного оборудования поможет выявить скрытые неисправности. Это может включать проверку давления в системе и тестирование на наличие утечек. Рекомендуется проводить такие проверки не реже одного раза в год.
Соблюдение этих рекомендаций позволит значительно продлить срок службы охлаждающего механизма и предотвратить серьезные поломки. Регулярный уход и диагностика – залог надежной работы автомобиля.
Проверка и замена радиатора и шлангов
Для обеспечения бесперебойной работы системы охлаждения важно регулярно осматривать радиатор и прилегающие шланги. Начинайте с визуального контроля – ищите трещины, следы коррозии или утечки в области соединений. Особое внимание уделите нижним частям радиатора, там часто скапливается грязь и ржавчина, препятствующая теплообмену.
Проверьте целостность шлангов: они не должны иметь трещин, разрывов или следов жесткости. При малейших признаках старения или деформации рекомендуется их заменить. Проверьте зажимы: они должны плотно фиксировать шланги, без люфтов и прослаблений. Осмотрите их и при необходимости подтяните или замените.
Обратите внимание на наличие коррозии внутри радиатора. Для этого аккуратно отсоедините шланги и осмотрите внутренние стенки. При наличии накипи или засоров используйте специальное средство для очистки или промойте радиатор проточной водой с добавлением антикоррозийных составов.
При демонтаже радиатора снимайте его аккуратно, избегая механических повреждений. Обратите внимание на наличие засоров внутри вентиляционного отверстия и радиаторных пластин – их можно прочистить мягкой проволокой или с помощью паровой очистки.
Замена шлангов включает в себя отсоединение изношенных элементов и монтаж новых с применением герметиков в местах соединений. Перед установкой убедитесь, что внутренняя часть новых шлангов чистая и свободна от загрязнений.
После установки обязательно запустите двигатель и оцените качество соединений: на наличие утечек и снижение температуры. Проведите полноценную проверку под нагрузкой, чтобы убедиться в исправности новой детали и отсутствии проблем с теплообменом.

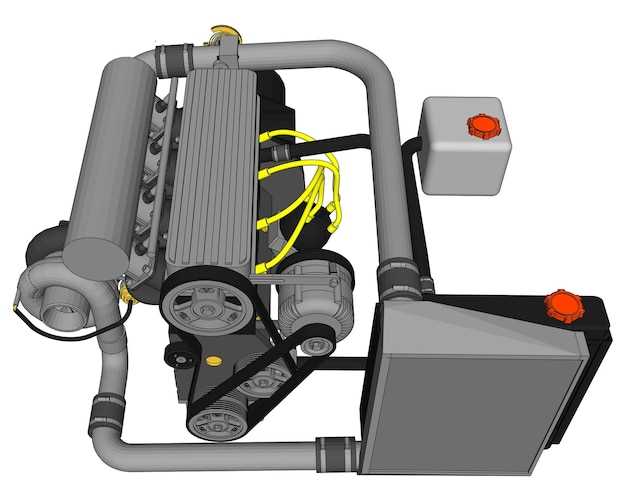

Очистка радиатора и вентилятора от загрязнений
Удаление пыли и грязи с поверхности радиатора и вентилятора значительно повышает эффективность охлаждения. Перед началом работы отключите аккумулятор и дайте агрегату остыть. Используйте мягкую щетку или специальный пылесос с насадкой для деликатного удаления грязи с ребер охлаждения, избегая повреждений тонких пластин.
Для устранения застарелых загрязнений рекомендуется применять сжатый воздух, направляя поток с расстояния не менее 15 см. Важно избегать сильных потоков, чтобы не деформировать тонкие элементы радиатора. После продувки тщательно осмотрите вентилятор: удалите пылевые комки и листики, застрявшие между лопастями.
При наличии стойких загрязнений используйте специальное очистительное средство для радиаторов или слабый раствор мыльного раствора. Обработайте поверхность мягкой губкой или мягкой щеткой, избегая попадания жидкости на электрические компоненты вентилятора.
После промывки тщательно промойте радиатор чистой водой, чтобы смыть остатки моющих средств и грязи. При этом важно избегать попадания воды на электропривод вентилятора, чтобы не повредить его. Высушите радиатор и вентилятор с помощью воздуха или мягкой ткани.
Регулярное очищение не реже одного раза в полгода помогает избежать образования налета, который ухудшает теплоотдачу. В случае сильных загрязнений или повреждений пластин радиатора рекомендуется обратиться к специалисту для более глубокой очистки или замены поврежденных элементов.
Диагностика и замена термостата и насоса
Термостат и насос играют ключевую роль в поддержании оптимальной температуры в агрегате. Неправильная работа этих компонентов может привести к перегреву и серьезным повреждениям. Регулярная проверка их состояния поможет избежать дорогостоящего ремонта.
Для диагностики термостата начните с проверки его работы при различных температурах. При нагреве до рабочей температуры он должен открываться, позволяя жидкости циркулировать. Если этого не происходит, возможна его неисправность. Также обратите внимание на утечки жидкости в области термостата, что может указывать на его повреждение.
Насос следует проверять на наличие шумов и вибраций. Если вы заметили необычные звуки, это может свидетельствовать о его износе. Также проверьте уровень жидкости в системе; если он постоянно снижается, это может быть признаком неисправности насоса.
При замене термостата сначала слейте жидкость из системы. Затем снимите старый термостат, очистите место установки и установите новый, следя за правильной ориентацией. После этого заполните систему свежей жидкостью и проверьте на наличие утечек.
Замена насоса требует больше времени. Сначала отключите аккумулятор и слейте жидкость. Затем снимите старый насос, очистите поверхность и установите новый. Убедитесь, что все соединения герметичны, и заполните систему. После завершения работ запустите агрегат и проверьте его на наличие утечек и правильную работу.
Регулярная проверка и замена термостата и насоса помогут поддерживать надежную работу вашего транспортного средства и предотвратить серьезные поломки.
Проверка системы на наличие утечек и коррозии
Для обнаружения утечек рекомендуется начать с осмотра соединений шлангов и фланцев, обращая внимание на наличие масляных или охлаждающих пятен. Используйте лампу для тщательной визуализации труднодоступных участков.
Обратите внимание на состояние радиатора, особенно его краев и вентиляционных отверстий – трещины или статистика ржавчины свидетельствуют о возможных повреждениях. При необходимости используйте мыльный раствор или специальные тестовые жидкости для выявления воздушных или гидравлических просачиваний.
Проверка уровня жидкости в расширительном бачке даст понимание о герметичности системы. Постоянный низкий уровень без видимых признаков утечек указывает на возможные миниатюрные сбои внутри блока или под упрочненными соединениями.
Ржавчина на металлических частях, таких как радиаторные боковины или крепления, является сигналом о коррозийных процессах. Используйте металлический щуп или крошечный зеркало для поиска скрытых пятен ржавчины внутри компонентов.
Осмотр опорных элементов, хомутов и патрубков позволяет выявить разрывы или обвисшие участки, что также может способствовать потере рабочей жидкости. При обнаружении следов коррозии необходимо провести очистку и обработку защитными составами.
Для более точной диагностики применяют ультразвуковые или специальное оборудование для обнаружения потерь внутри трубопроводов и пластиковой арматуры. В случае сомнений лучше доверить проверку специалисту или воспользоваться диагностическими приборами.
Профилактика и правильное подключение датчиков температуры
Для обеспечения надежной работы системы охлаждения важно регулярно проверять исправность датчиков температуры. Они находятся в контакте с охлаждающей жидкостью и сообщают о её нагреве, поэтому даже небольшие отклонения могут привести к сбоям в управлении вентилятором и перегреву двигателя.
Перед началом работ рекомендуется осмотреть разъемы на наличие коррозии или загрязнений. Используйте мягкую щетку и контактный очиститель для удаления загрязнений с тел контактов. После очистки обязательно протирайте их сухой тканью, чтобы избежать появления коррозии при последующем подключении.
При замене или монтаже новых датчиков следуйте строгой последовательности:
- Отключите аккумулятор для исключения короткого замыкания.
- Отсоедините старый датчик, аккуратно выкрутив его из корпуса или посадочного места, избегая повреждения сопряженных элементов.
- Перед установкой убедитесь в целостности резьбы и отсутствие наличия следов уплотнительного герметика или грязи.
- Вверните новый компонент, следя за правильной резьбой и избегая чрезмерного затяжения, чтобы не повредить корпус датчика.
- Проверьте целостность контактных проводов: изоляция должна быть непрерывной, а провода – без трещин и с повреждений.
- Подключите разъемы, убедившись в надежной фиксации и отсутствии нежелательного люфта.
Важным аспектом профилактики является своевременная диагностика и тестирование работы датчика. Для этого используют мультиметр в режиме измерения сопротивления или тестеры сигналов. Обычно сопротивление на холодной системе находится в диапазоне определённого уровня, который указывается в технической документации, при нагреве оно должно изменяться в соответствии с характеристиками производителя.
Рекомендуется периодически проверять сопротивление датчика при разных температурах, чтобы убедиться в его работоспособности. При обнаружении отклонений от нормы датчик заменяется без промедления, чтобы исключить риск сбоев в управлении охлаждением.
